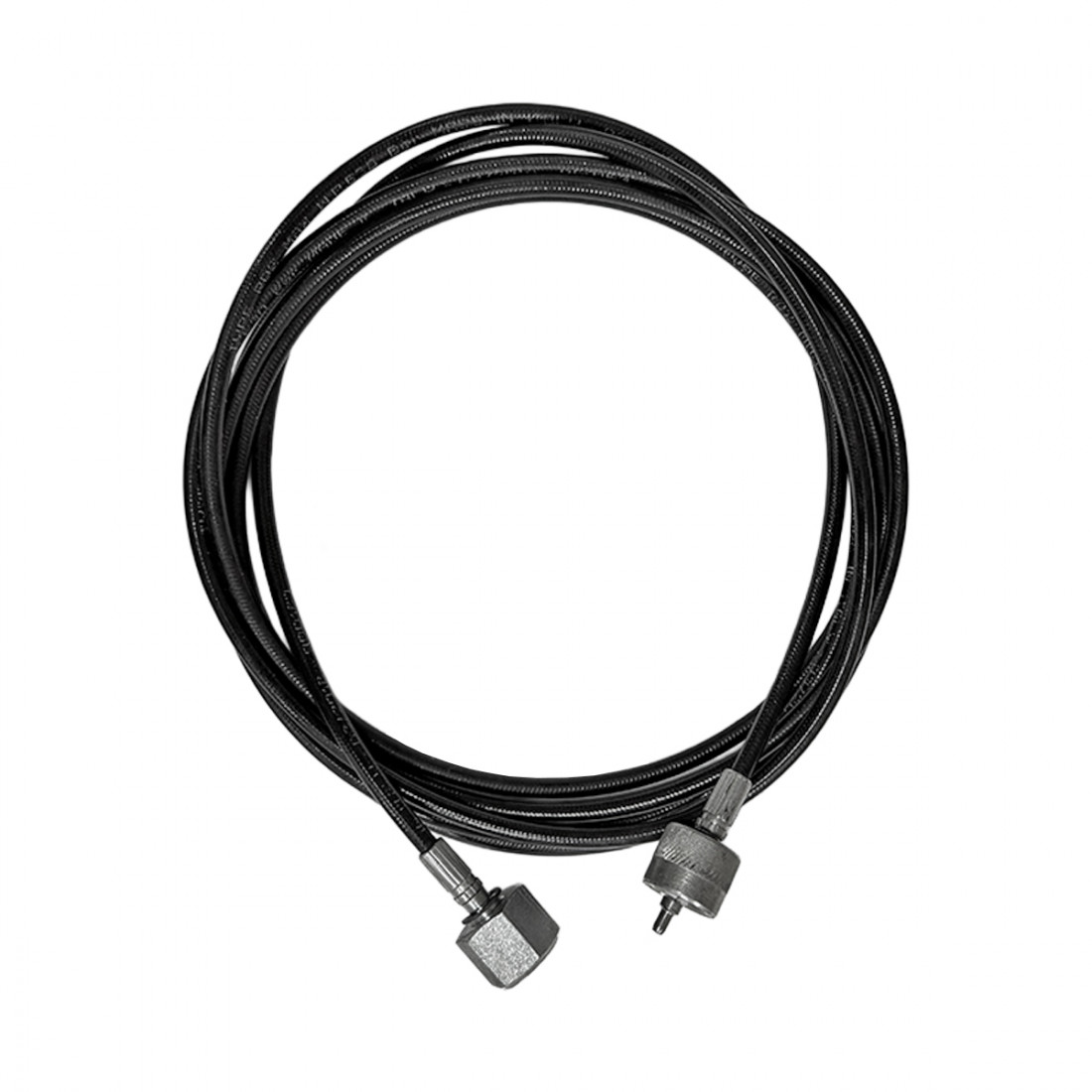

Шланг тестовый для манометра JCB 892/00254 A

Шланг тестовый для манометра JCB 892/00254 — шланг для замера давления в гидросистеме, который соединяет контрольную точку на гидрораспределителе или насосе с манометром. В каталоге JCB он называется «Hose 3M» (по обозначению — длиной 3 м) и относится к разделу инструмента и приспособлений. В руководствах по ремонту JCB этот шланг входит в штатный набор для проверки давления в гидравлических контурах 892/00253 как сменный шланг, а также указан в перечне приспособлений для проверки давления гусеничных экскаваторов JS.

Набор для проверки давления JCB 892/00253

В руководстве по ремонту моделей JCB 3CX, 4CX, 214, 215 и 217 набор 892/00253 описан как основной инструмент для замера давлений гидросистемы и трансмиссии. В него входят манометры с разными шкалами, тестовый шланг, переходник от шланга к манометру и щуп для контрольных точек:

Для гусеничного экскаватора JCB JS70 руководство приводит тот же шланг 892/00254 и переходник 892/00347 вместе с манометрами 0–70, 0–100, 0–400 и 0–600 бар. Если на машине нет готовой контрольной точки, JCB предлагает переходники с точкой замера под резьбу BSP от 1/4 до 1 1/4 дюйма и тройники, которые врезают в линию.

Как проверяют давление в гидравлике

В руководстве JCB проверка давления главного предохранительного клапана погрузчика выглядит так: масло прогревают примерно до 50 °C, опускают ковши на землю, глушат двигатель и несколько раз перемещают рычаги, чтобы сбросить остаточное давление. Затем к контрольной точке на распределителе погрузчика подключают через тестовый шланг манометр на 0–400 бар, запускают двигатель на 1500 об/мин и доводят цилиндры погрузчика до упора, считывая максимальное давление. Режим плавающего положения при этом не включают. Номинальное давление берут из технических данных конкретной машины. После замера давление снова сбрасывают, шланг отсоединяют, контрольную точку закрывают колпачком, а концы шланга закрывают заглушками, чтобы абразив не попал ни в манометр, ни в гидросистему.

Шланг 892/00254 и шланги Minimess

В поиске тестовые шланги часто ищут «под БРС» и по кодам вида SMA3-630CF. Так обозначают шланги серии SMA3 с накидной гайкой M16 × 2 под контрольные точки Minimess: цифры в коде — длина в миллиметрах, а рабочее давление у этой серии до 630 бар. Шланг JCB 892/00254 рассчитан на контрольные точки и переходники JCB; дилеры JCB для подключения к точкам Minimess предлагают отдельный переходной шланг 1,5 м. Поэтому перед покупкой проверьте, какие контрольные точки стоят на вашей машине. Рукава для рабочих линий подобраны в разделе РВД, ключи и приспособления — в разделе инструмент.
