• Производитель
    JF Parts
  • Артикул
    811/50569
  • Узел техники
    Задняя стрела
  • Тип запчасти
    Палец
  • Марка техники
    JCB
  • Тип производства
    Аналог
  • Серия техники
    3CX, 4CX, 5CX
  • Диаметр внешний, мм
    59,9
  • Длина, мм
    322
  • Все характеристики
5.0 1 отзыв
В наличии ✓
2 700 ₽
Запросите у менеджера ОНЛАЙН ФОТО или ВИДЕО показ запчасти.
Точные характеристики и совместимость запчасти со спецтехникой уточняйте у наших менеджеров.
Проконсультируем Вас ежедневно с 9.00 до 19.00 (выходные до 18.00)
Бесплатная доставка по Санкт-Петербургу от 30.000 рублей!
У вас не получилось найти нужную деталь? Свяжитесь с нами , мы поможем подобрать аналог или заказать необходимую запчасть у производителя.

Палец гидроцилиндра рукояти задней стрелы 811/50569 — шарнирный палец размером 60 × 322 мм для задней стрелы машин JCB. Производитель обозначает её как «Pivot pin 60X322MM» — усиленный палец для соединений, работающих под большими нагрузками. Продавцы уточняют место установки: шарнир между стрелой и рукоятью и крепление цилиндра рукояти на JCB 3CX и 4CX. Предлагается аналог.

Какую нагрузку несёт палец 811/50569

Через этот шарнир проходит усилие гидроцилиндра рукояти — именно он подтягивает ковш к машине при копании. Нагрузка здесь изгибающая и срезающая, к тому же деталь проворачивается в каждом цикле копания. Постепенно поверхность вырабатывается, появляется люфт, рукоять начинает стучать при смене направления движения, а втулки и проушины изнашиваются ускоренно. Длинный палец такого диаметра проще заменить вовремя, чем потом восстанавливать разбитые проушины стрелы.

Номер JCB811/50569
Наименование по каталогуPivot pin 60X322MM
РазмерыØ 60 мм, длина 322 мм
УзелСтрела — рукоять, цилиндр рукояти
ТехникаJCB 3CX, 4CX (по данным поставщиков)
Тип производстваАналог

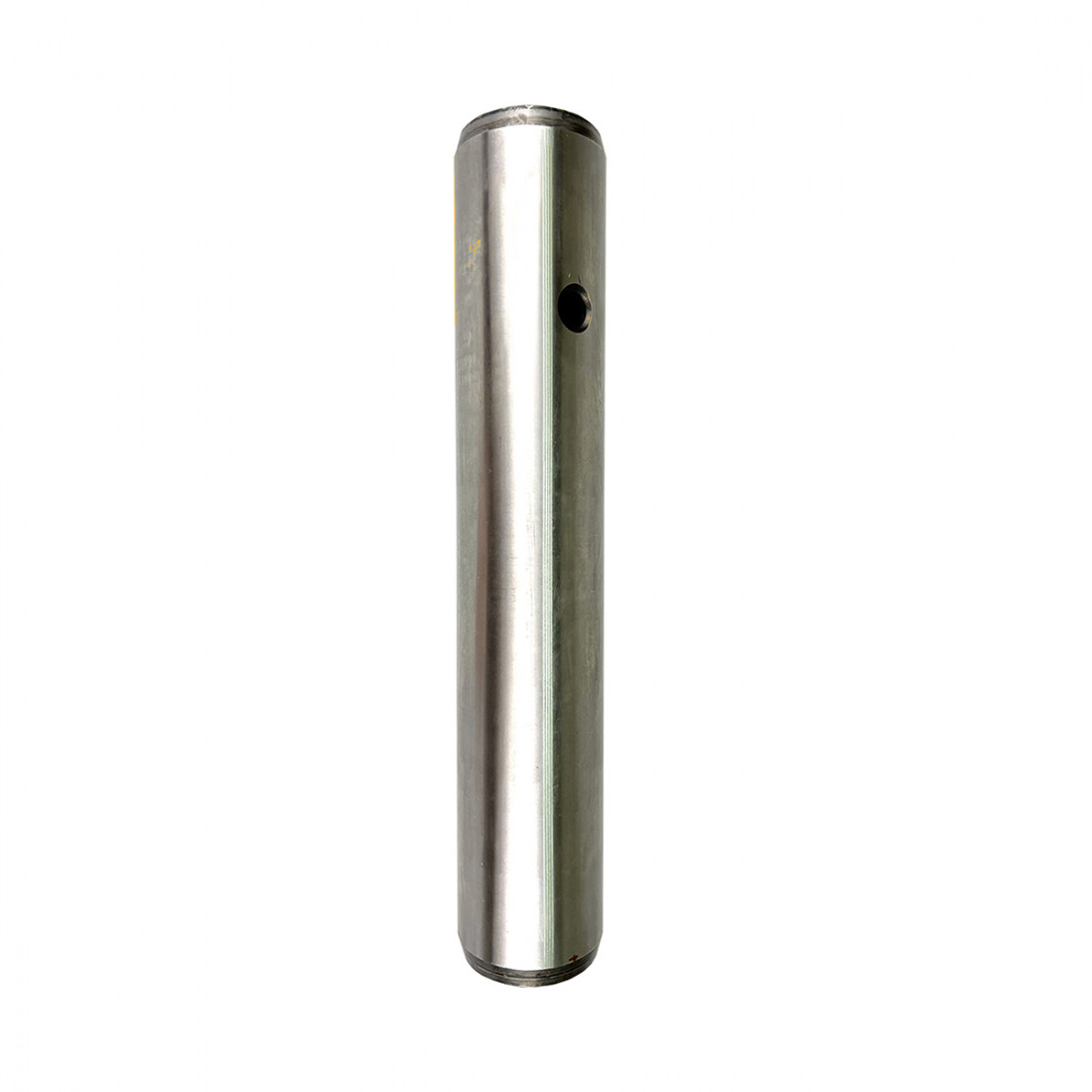

Конструкция по фото

Длинный шлифованный палец с фасками. Ближе к краю просверлен канал под стопорный болт. В торце нарезано резьбовое отверстие: в него вворачивают съёмник или болт-выколотку при демонтаже, а также через него может подаваться смазка.

Как заменить палец

Стрелу и рукоять укладывают так, чтобы шарнир был полностью разгружен, гидроцилиндр при необходимости подпирают. Снимают стопорный болт, в резьбовое отверстие торца вворачивают съёмник и вытягивают палец. Состояние втулок оценивают сразу и изношенные заменяют. Новый палец обильно смазывают, вводят в проушины без ударов, фиксируют болтом, после чего шарнир шприцуют. Сопутствующая втулка шарниров задней стрелы — 809/00128; остальные пальцы этой серии — по ссылке.

Подтверждение совместимости

Длина стрелы на 3CX бывает разной — пришлите VIN экскаватора-погрузчика, чтобы мы сверили палец перед отгрузкой.

Характеристики

  • Узел техники
    Задняя стрела
  • Тип запчасти
    Палец
  • Марка техники
    JCB
  • Тип производства
    Аналог
  • Серия техники
    3CX, 4CX, 5CX
  • Диаметр внешний, мм
    59,9
  • Длина, мм
    322
Отзывов: 1
Арман
10.01.2026
Достоинства
выглядит надёжно
Недостатки
пока не выявил
Комментарий
Брали этот палец для планового обслуживания техники в нашем парке. По размерам и исполнению все совпало, установка прошла спокойно, без лишней подгонки. После замены узел работает ровно, вопросов не возникло.
