- ПроизводительJF Parts
- Артикул808/00388
- Узел техникиЗадняя стрела
- Тип запчастиВтулка
- Марка техникиJCB
- Тип производстваАналог
- Серия техники3CX, 4CX, 214–217
- Доп. информацияBearing liner 90×80×34; 2 шт. в узле поворота
- Диаметр внешний, мм90
- Длина, мм34
- Диаметр внутренний, мм80
- Все характеристики
Написать в MAX
808/00388 — стальная втулка (вкладыш скольжения) узла поворота задней стрелы экскаваторов-погрузчиков; каталожное наименование — Bearing liner 90x80x34 long: наружный диаметр 90 мм, внутренний 80 мм, длина 34 мм. Втулки стоят в шарнирах поворотной колонны (kingpost) и каретки, где колонна вместе со стрелой поворачивается гидроцилиндрами поворота. В названии карточки указаны также 332/G0942 и 401/E8551. Тип производства — аналог.
Втулки на схеме узла поворота

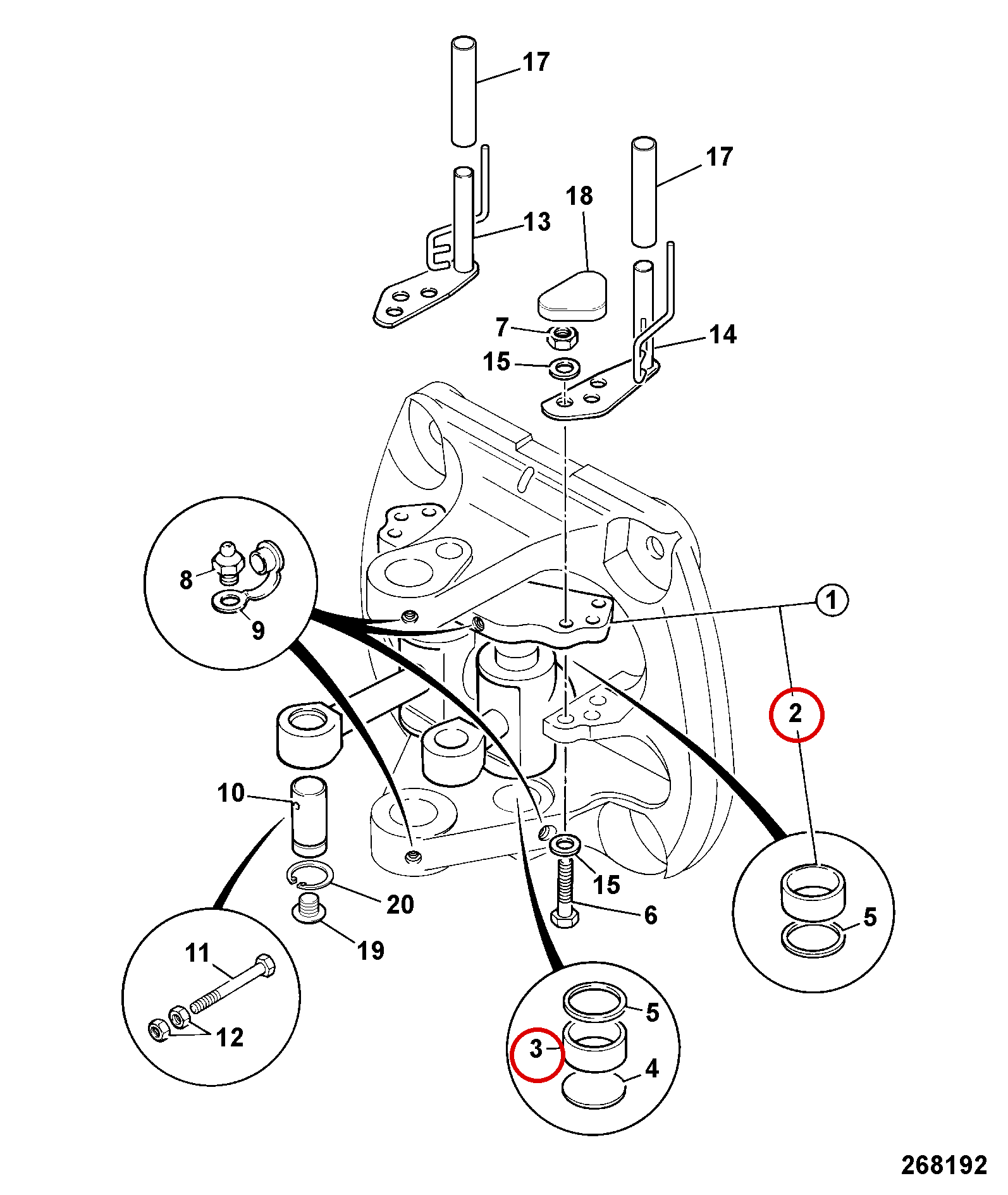

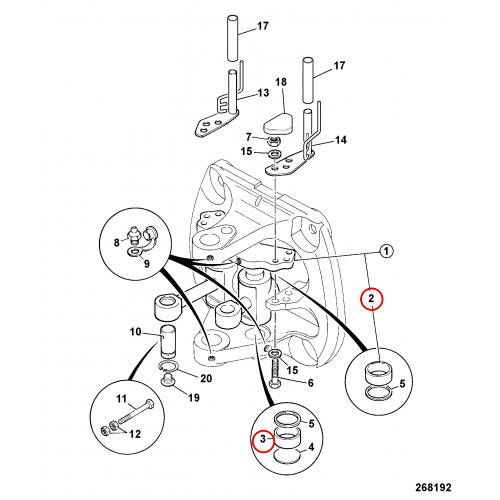

На чертеже узла поворота стрелы машины с боковым смещением (Sideshift) втулка 808/00388 показана дважды — под цифрами 2 и 3, в верхнем и нижнем шарнире поворотной колонны (позиция 1). Каждая втулка закрыта уплотнительными кольцами (позиции 4 и 5), шарниры смазываются через пресс-маслёнки (позиция 8). На этом же чертеже — пальцы цилиндров поворота (позиция 10) со стопорными кольцами, болты и шайбы крепления (позиции 6, 15), а также трубки смазки (позиции 13, 14, 17).
| Номер JCB | 808/00388 |
| Название JCB | Bearing liner 90x80x34 long |
| Размер | 90 × 80 × 34 мм |
| Материал | сталь |
| Количество в узле | 2 |
| Серия | 3CX, 4CX, 214–217 |
| Тип производства | Аналог |
808/00388 и 332/G0942
По каталогу 808/00388 применяется на 3CX, 4CX, моделях 214, 215 и 217 разных выпусков и военной технике — в узлах поворота стрелы машин Centremount и Sideshift, в каретке с гидравлическим смещением и в креплении цилиндров поворота. Всего около 145 моделей. 332/G0942 — втулка того же размера 90×80×34, но биметаллическая, для поздних 3CX с центральной и смещаемой кареткой (оба типа управления), а также 4CX бразильской сборки. Номер 401/E8551 в каталоге JCB не значится.
Втулки меняют парой, когда в шарнире появляется люфт и стрела «гуляет» при повороте. Новую втулку запрессовывают оправкой, ставят новые кольца и заполняют шарнир консистентной смазкой. Прочие втулки CX-серии — в разделе втулок задней стрелы, пальцы — на странице пальцев.
Обязательное подтверждение соответствия данного товара не требуется.
Характеристики
- Узел техникиЗадняя стрела
- Тип запчастиВтулка
- Марка техникиJCB
- Тип производстваАналог
- Серия техники3CX, 4CX, 214–217
- Доп. информацияBearing liner 90×80×34; 2 шт. в узле поворота
- Диаметр внешний, мм90
- Длина, мм34
- Диаметр внутренний, мм80
