Втулка ремонтная гайки аутригера 128/10850R А

Втулка ремонтная гайки аутригера 128/10850R — аналог резьбовой втулки регулируемой накладки скольжения аутригера на машинах JCB. Номер 128/10850 в каталогах относится к узлу регулируемой износостойкой накладки опоры (wear pad assembly, stabiliser leg), а часть продавцов называет деталь регулировочной гайкой опоры; буква R в номере карточки обозначает ремонтное исполнение. Втулка с внутренней резьбой служит гайкой, в которую вворачивается регулировочный винт накладки, — с его помощью выбирают зазор между выдвижной лапой опоры и её корпусом.

Устройство и назначение втулки

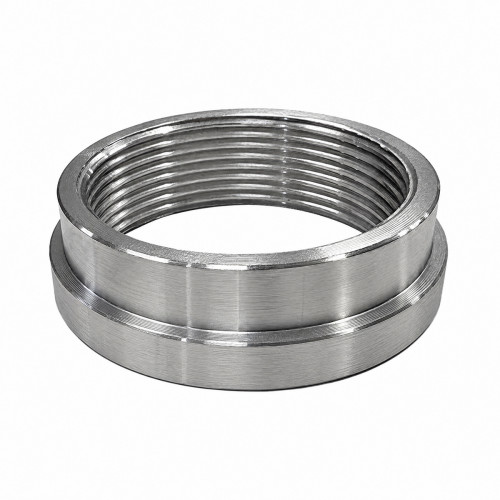

Втулка выточена из стали: внутри — крупная метрическая резьба под регулировочный винт, снаружи — посадочная поверхность с кольцевой проточкой и буртиком. Ремонтная втулка нужна, когда родная резьба в корпусе опоры сорвана или разбита: её устанавливают в корпус на место изношенного гнезда и получают новую резьбу под регулировочную накладку без замены всей опоры. Регулируемые накладки прижимают выдвижную лапу к стенкам корпуса, поэтому опора выдвигается без перекоса и не болтается при работе экскаватора.

Характеристики

Применяемость и ремонт опоры

Поставщики относят узел 128/10850 к машинам 2CX, 3CX и 4CX разных исполнений. Признаки износа регулировочного узла — лапа опоры болтается в корпусе, стучит при подъёме и опускании машины, регулировочный винт не держит положение или резьба под ним сорвана. Установку ремонтной втулки выполняют в мастерской: изношенное гнездо растачивают, втулку фиксируют в корпусе способом, предусмотренным ремонтной технологией, после чего вворачивают регулировочный винт с накладкой и выставляют зазор. Втулки и пальцы для экскаваторов-погрузчиков смотрите в разделе втулки, крышка стойки опоры — крышка 123/06023.

Заказ втулки 128/10850R

Перед заказом сообщите менеджеру модель машины и, по возможности, размер резьбы регулировочного винта — сверим втулку.

Обязательное подтверждение соответствия данного товара не требуется.
