Гидравлическая схема экскаватора-погрузчика JCB 3CX и 4CX зависит от года выпуска и типа насоса: в сервисном руководстве JCB (публикация 9803/3290-14, раздел E) отдельные схемы приведены для 3CX с шестерённым насосом до сентября 2007 года и после, для 4CX с насосом регулируемой подачи (7 и 6 золотников), а также для машин 3C-14 (214e) и 3C. Ниже — сами схемы, расшифровка позиций и пояснения, как по схеме проследить путь масла.

Какую схему открыть

МашинаСхемаРасшифровка
3CX с шестерённым насосом, выпуск до сентября 2007стр. E-42, рис. 43стр. E-40 – E-41
3CX с шестерённым насосом, выпуск с сентября 2007стр. E-46, рис. 47стр. E-45
4CX с регулируемой подачей, 7 золотниковстр. E-48, рис. 48стр. E-47
4CX с регулируемой подачей, 6 золотниковстр. E-50, рис. 49стр. E-49
3C-14 (214e), центральная установка экскаваторастр. E-53, рис. 51стр. E-52
3C с боковым смещением и SRSстр. E-57, рис. 53стр. E-56

Опции серии S и 4CX с шестерённым насосом (гидромолот, телескопическая рукоять) показаны отдельно на стр. E-43 – E-44, контур ручного инструмента — на стр. E-51, исполнение 3C-14 Landscaper — на стр. E-55. Условные обозначения насосов, клапанов и распределителей расшифрованы на стр. E-34 – E-39.

Гидравлическая схема JCB 3CX до сентября 2007 года

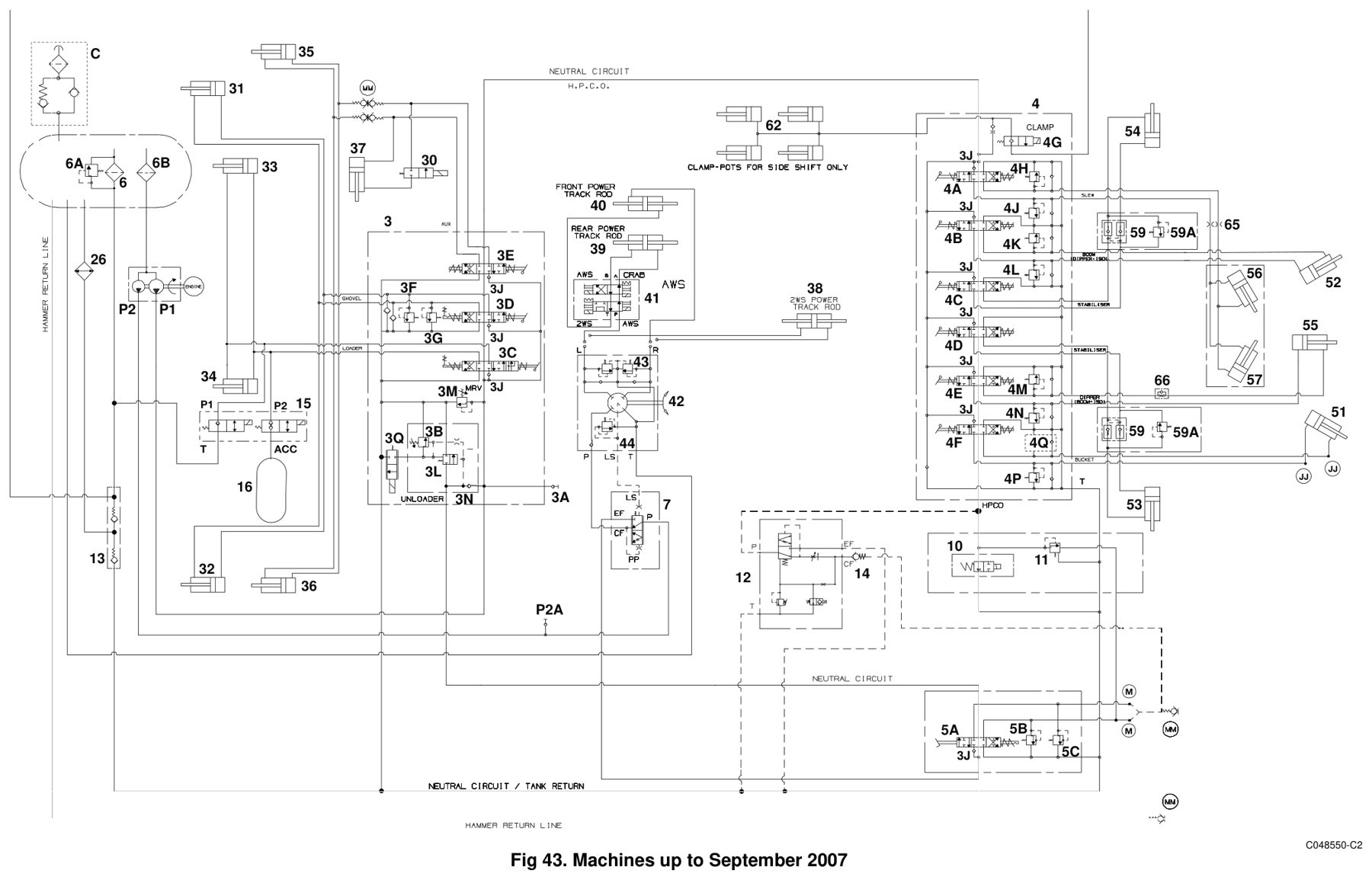

Гидравлическая схема JCB 3CX с шестерённым насосом до сентября 2007 года (руководство JCB, стр. E-42)

Гидравлическая схема JCB 3CX с шестерённым насосом до сентября 2007 года (руководство JCB, стр. E-42). Нажмите, чтобы открыть в полном размере.

Масло из бака забирает сдвоенный насос. Большая секция P1 подаёт его в распределитель погрузчика (3), малая P2 — через приоритетный клапан рулевого (7) и дополнительный распределитель (5) и в нейтрали соединяется с потоком P1 (стр. E-30). Из нейтрального канала распределителя погрузчика масло по линии высокого давления (HPCO) идёт в распределитель экскаватора (4), а затем через фильтр в баке и маслоохладитель (26) возвращается в бак. Обратный клапан (13) поднимает давление в сливе примерно на 5 бар, чтобы улучшить работу противокавитационных клапанов.

Расшифровка позиций

Поз.УзелПоз.Узел
P1насос, основная секция4H–4Qвторичные клапаны поворота, стрелы, рукояти, ковша
P2насос, вторая секция5дополнительный распределитель (педаль)
P2Aконтрольная точка (дополнительный контур и разгрузка)6фильтр в баке
Cкрышка бака6Aперепускной клапан фильтра
3распределитель погрузчика6Bзаборный фильтр
3Aконтрольная точка главного клапана7приоритетный клапан
3Bпилотный клапан разгрузки13противокавитационный обратный клапан
3Cзолотник стрелы погрузчика15, 16клапан и гидроаккумулятор SRS
3Dзолотник ковша погрузчика26маслоохладитель
3Eзолотник челюстного ковша31–34цилиндры ковша и стрелы погрузчика
3F, 3Gвторичные клапаны ковша погрузчика35, 36цилиндры челюстного ковша
3Jобратные клапаны удержания груза38рулевой цилиндр (2WS)
3L, 3Nразгрузочный клапан и его обратный клапан39, 40рулевые цилиндры заднего и переднего моста (AWS)
3Mглавный предохранительный клапан (MRV)41клапан режимов рулевого (AWS)
3Qэлектромагнит HSC42гидроруль
4распределитель экскаватора43, 44противоударные и предохранительный клапаны гидроруля
4Aзолотник поворота51, 52цилиндры ковша и стрелы экскаватора
4Bзолотник стрелы53, 54цилиндры опор
4C, 4Dзолотники опор55цилиндр рукояти
4Eзолотник рукояти56, 57цилиндры поворота
4Fзолотник ковша62гидрозажимы
4Gклапан гидрозажимов (боковое смещение)69 / 74цилиндр телескопической рукояти

Позиции золотников и вторичных клапанов экскаватора показаны для схемы управления JCB; при схемах ISO, Case или Ford золотники и клапаны относятся к другим функциям (стр. E-40). Опции — гидромолот, телескопическая рукоять, высокий и низкий поток — показаны на стр. E-41.

Гидравлическая схема JCB 3CX с сентября 2007 года

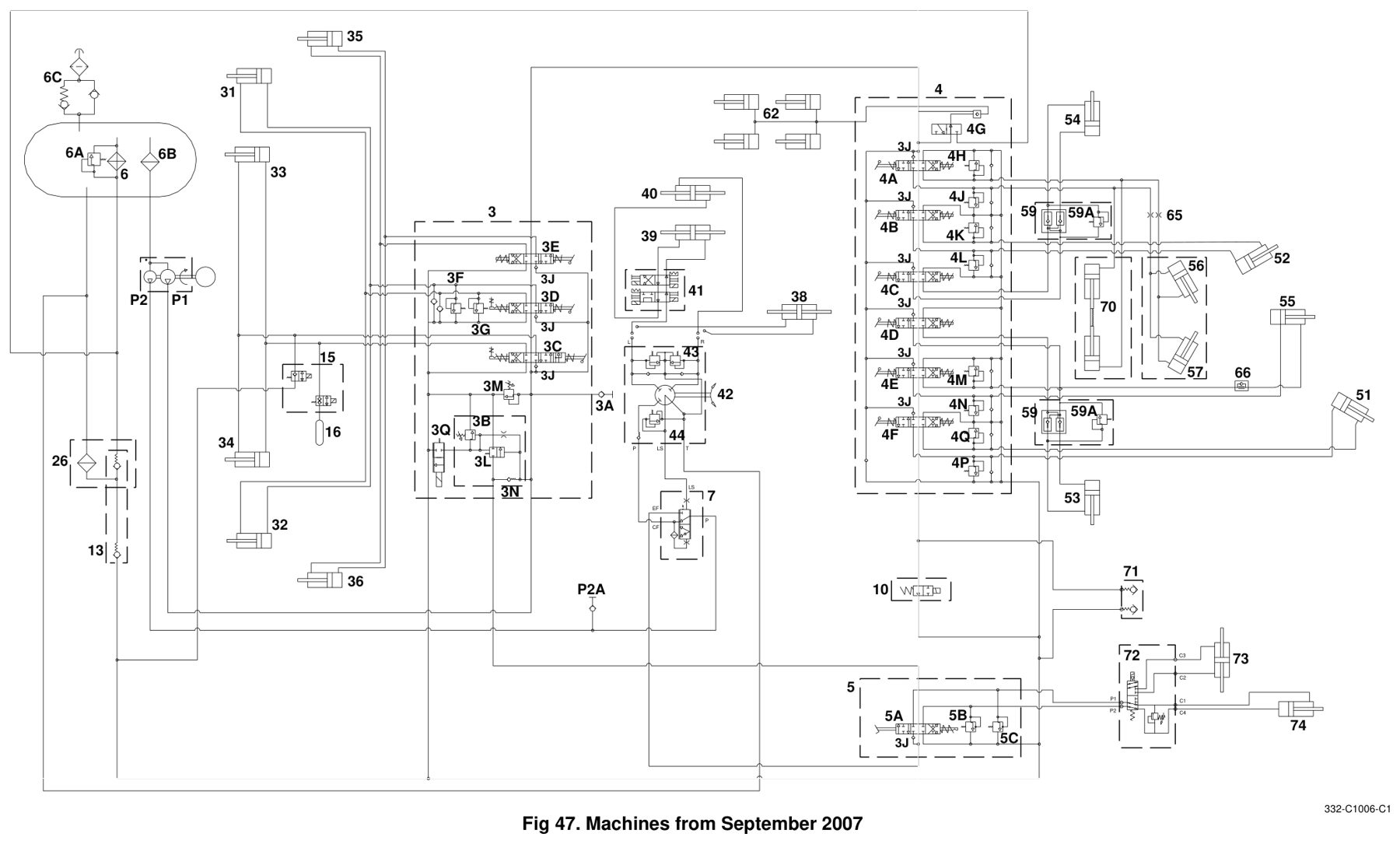

Гидравлическая схема JCB 3CX с шестерённым насосом с сентября 2007 года (руководство JCB, стр. E-46)

Гидравлическая схема JCB 3CX с шестерённым насосом с сентября 2007 года (руководство JCB, стр. E-46). Нажмите, чтобы открыть в полном размере.

Нумерация основных узлов та же, что на предыдущей схеме. Добавились крышка-сапун бака (6C), привод поворота машин с центральной установкой (70), быстроразъёмные муфты гидромолота (71), клапан и цилиндр механизированного бокового смещения (72, 73) и цилиндр телескопической рукояти (74). Контур гидромолота на этих машинах независим от контура рукояти (раздел A).

Гидравлическая схема JCB 4CX с регулируемой подачей

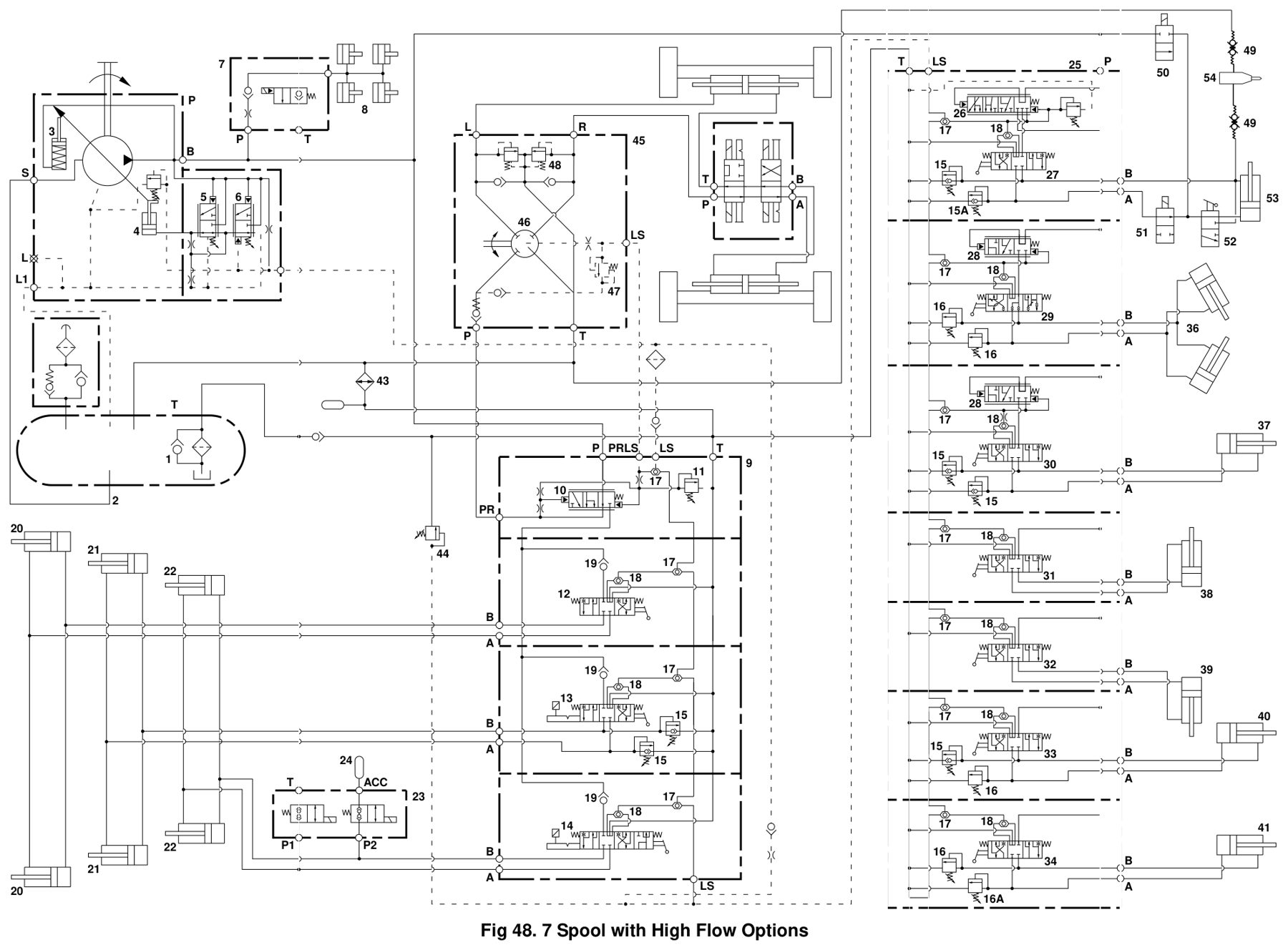

Гидравлическая схема JCB 4CX с насосом регулируемой подачи, 7 золотников (руководство JCB, стр. E-48)

Гидравлическая схема JCB 4CX с насосом регулируемой подачи, 7 золотников (руководство JCB, стр. E-48). Нажмите, чтобы открыть в полном размере.

На 4CX с регулируемой подачей схема принципиально другая: аксиально-поршневой насос (P) с регулятором (поз. 3–6) работает по сигналу Load Sensing, распределитель погрузчика (9) имеет приоритетную входную секцию (10) для рулевого, а распределитель экскаватора (25) — компенсаторы давления (28). Сигналы нагрузки собирают челночные клапаны (17, 18). Предохранительный клапан приоритетной секции настраивают на 173 бар, чтобы он не мешал клапану гидроруля (стр. E-47). Вариант с 6 золотниками и опциями высокого и низкого потока — ниже.

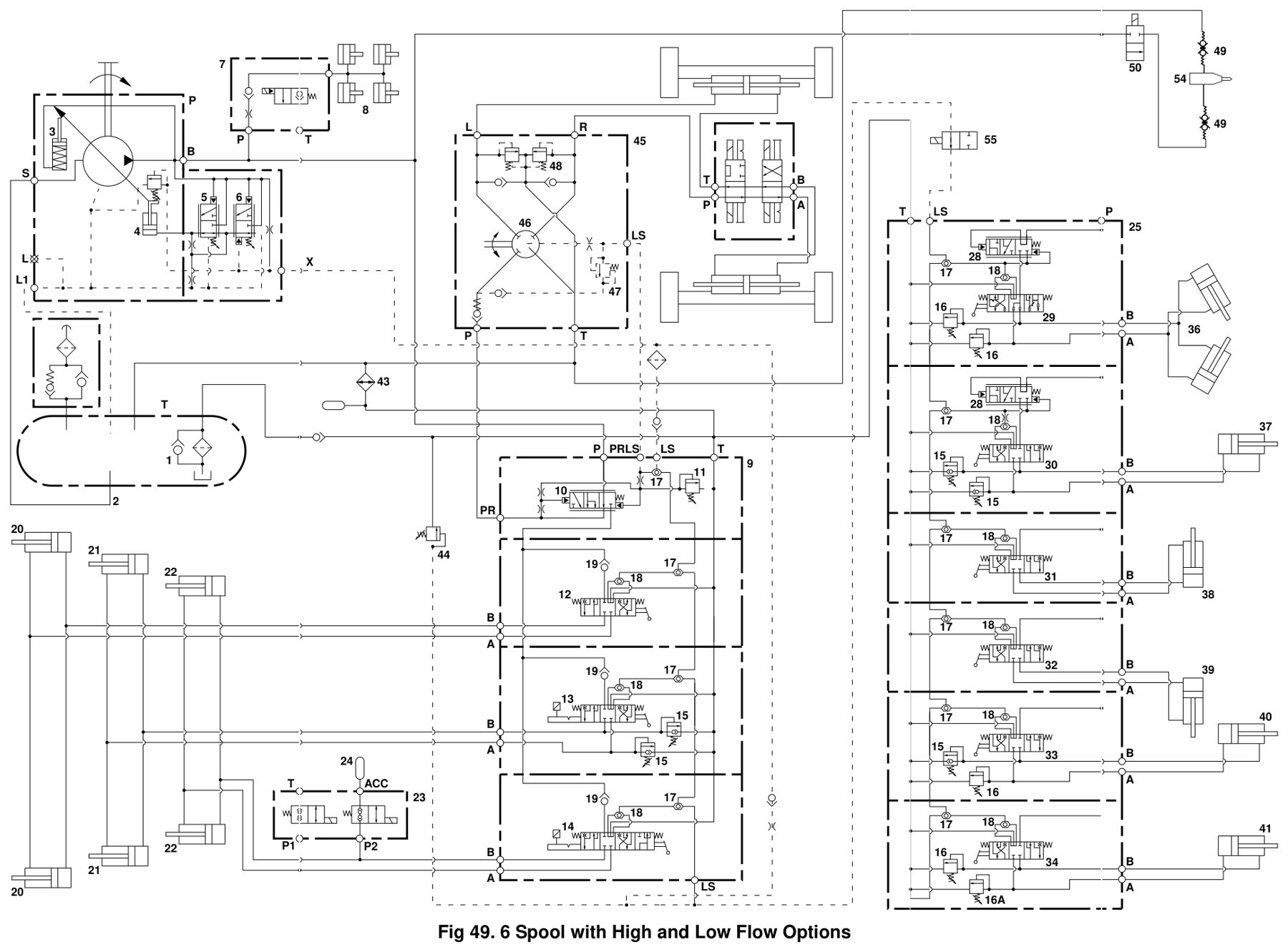

Гидравлическая схема JCB 4CX с насосом регулируемой подачи, 6 золотников (руководство JCB, стр. E-50)

Гидравлическая схема JCB 4CX с насосом регулируемой подачи, 6 золотников (руководство JCB, стр. E-50). Нажмите, чтобы открыть в полном размере.

Схемы JCB 3C-14 (214e) и 3C

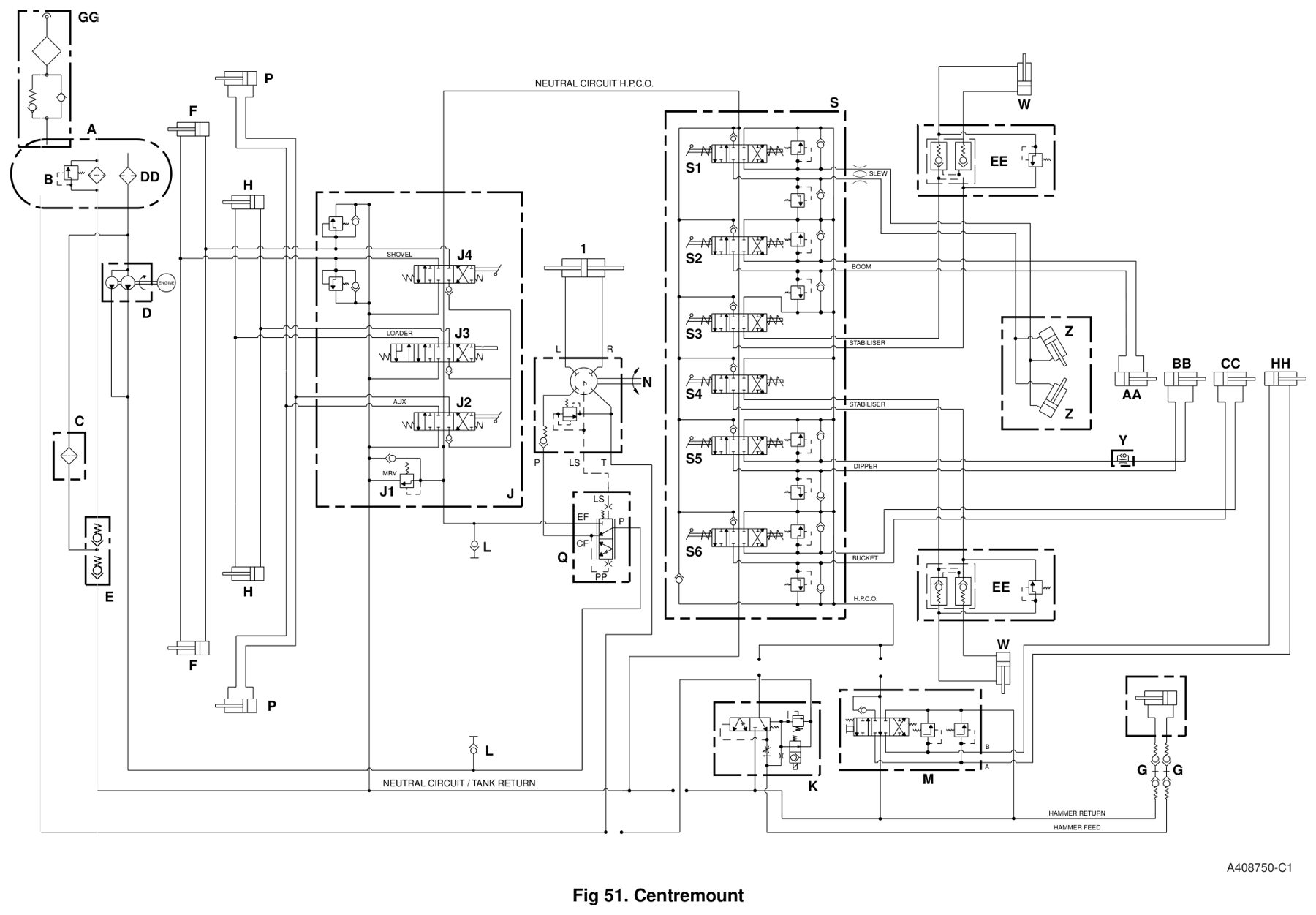

Гидравлическая схема JCB 3C-14 (214e) с центральной установкой экскаватора (руководство JCB, стр. E-53)

Гидравлическая схема JCB 3C-14 (214e) с центральной установкой экскаватора (руководство JCB, стр. E-53). Нажмите, чтобы открыть в полном размере.

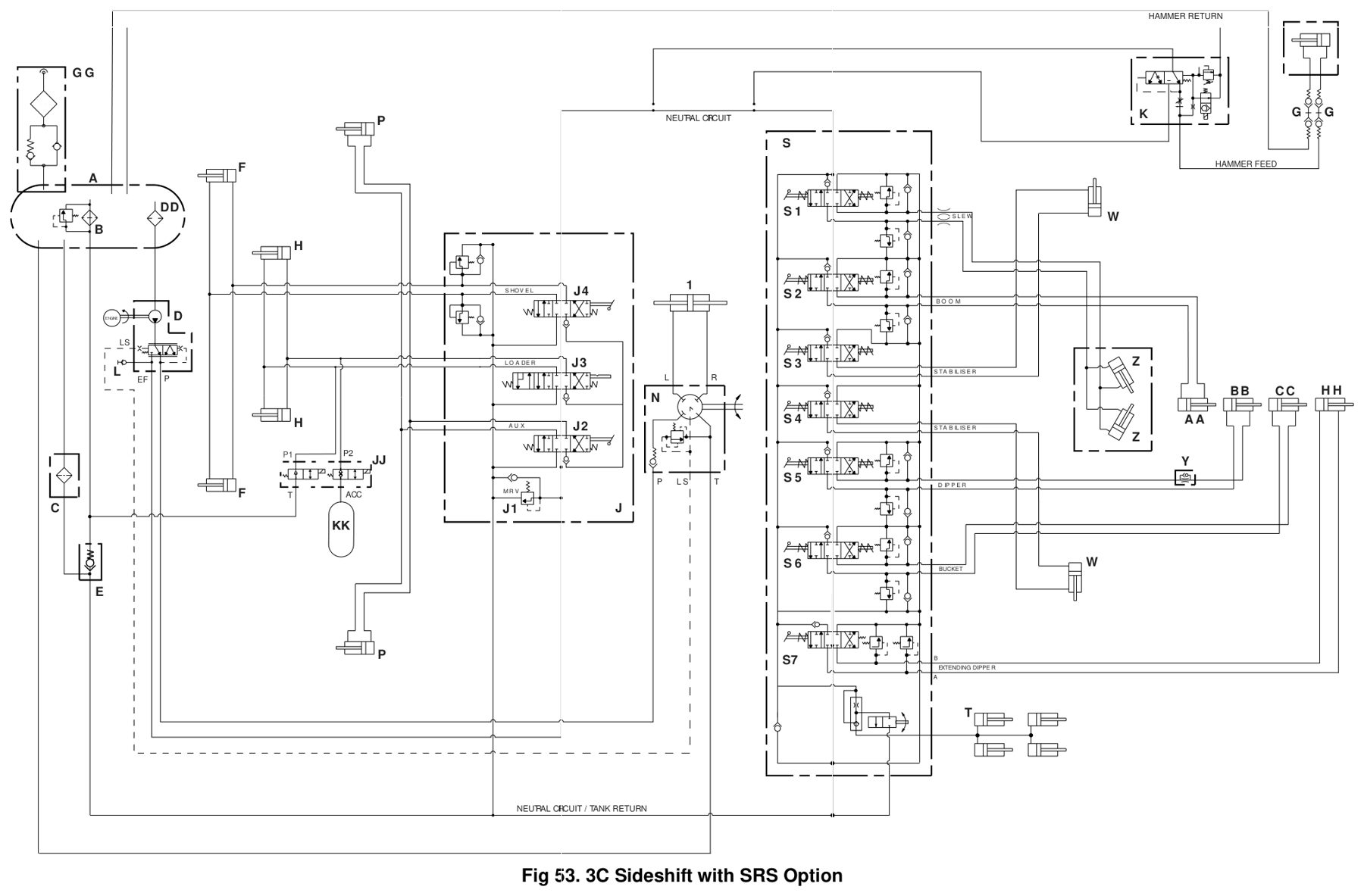

Гидравлическая схема JCB 3C с боковым смещением и SRS (руководство JCB, стр. E-57)

Гидравлическая схема JCB 3C с боковым смещением и SRS (руководство JCB, стр. E-57). Нажмите, чтобы открыть в полном размере.

Как пользоваться схемой

  • Сначала определите исполнение машины: серийный номер, год выпуска, тип насоса и систему управления — схемы машин с джойстиками приведены в отдельном разделе L.
  • Найдите на схеме неисправную функцию по номеру цилиндра и проследите путь масла назад: золотник, вторичные клапаны, обратный клапан удержания груза, насос.
  • Давления клапанов, указанных на схеме, сверяйте с технической характеристикой: они собраны в материале гидравлика JCB 3CX / 4CX, а порядок проверки — в статье давление в гидросистеме JCB 3CX.

Насосы, распределители и клапаны со схемы подбирают в разделах гидронасосы, гидрораспределители и гидравлические клапаны, цилиндры — в разделе гидроцилиндры JCB. Для подбора назовите менеджеру модель, серийный номер машины и номер узла.
