Система охлаждения экскаватора-погрузчика JCB 3CX и 4CX с двигателем JCB Dieselmax — это блок охлаждения из радиатора двигателя и маслоохладителя гидросистемы и коробки передач, вентилятор с вискомуфтой (или с прямым приводом), расширительный бачок и патрубки. Объём системы — 18,5 л. Ниже — схемы узлов из каталога запчастей JCB с номерами деталей для машин 3CX-T с двигателями Tier 2 (каталог 9812/0010, серийные номера 00960000–00989999, 01297000–01297999, 01327000–01349999, 01616000–01621599, 01705500–01709999), а также данные по обслуживанию из сервисного руководства.
Как устроена система охлаждения
Радиатор двигателя входит в общий блок охлаждения вместе с маслоохладителем гидросистемы и трансмиссии; снять радиатор можно только после маслоохладителя (руководство, стр. K-15). Вентилятор с вискомуфтой реагирует на температуру воздуха, прошедшего через блок: ниже примерно 40 °C муфта проскальзывает, около 65 °C блокируется, и вентилятор вращается почти со скоростью шкива (стр. K-13). На машинах Tier 3 со 100-сильным двигателем в блок входит охладитель наддувочного воздуха (каталог, кадры V48-12-1 и V48-21-1).
Блок охлаждения: радиатор и маслоохладитель
Блок охлаждения JCB 3CX 2WS, Tier 2 (каталог JCB, кадр V47-1-1). Нажмите, чтобы открыть в полном размере.
| Поз. | Номер JCB | Деталь | Кол-во |
|---|---|---|---|
| 1 | 128/14326 | Блок охлаждения в сборе, 5 рядов, без охладителя наддува | 1 |
| 2 | 30/915200 | Радиатор, 5 рядов, высота 657 мм | 1 |
| 3 | 30/925615 | Маслоохладитель сдвоенный, 14 + 21 пластина | 1 |
| 4 | 30/926257 | Кронштейн крепления радиатора | 2 |
| 5 | 30/926035 | Болт | 4 |
| 6 | 30/926036 | Шайба | 4 |
| 7 | 1315/0301Z | Винт | 8 |
| 8 | 826/00846 | Гайка-скоба | 8 |
Радиатор, патрубки и расширительный бачок

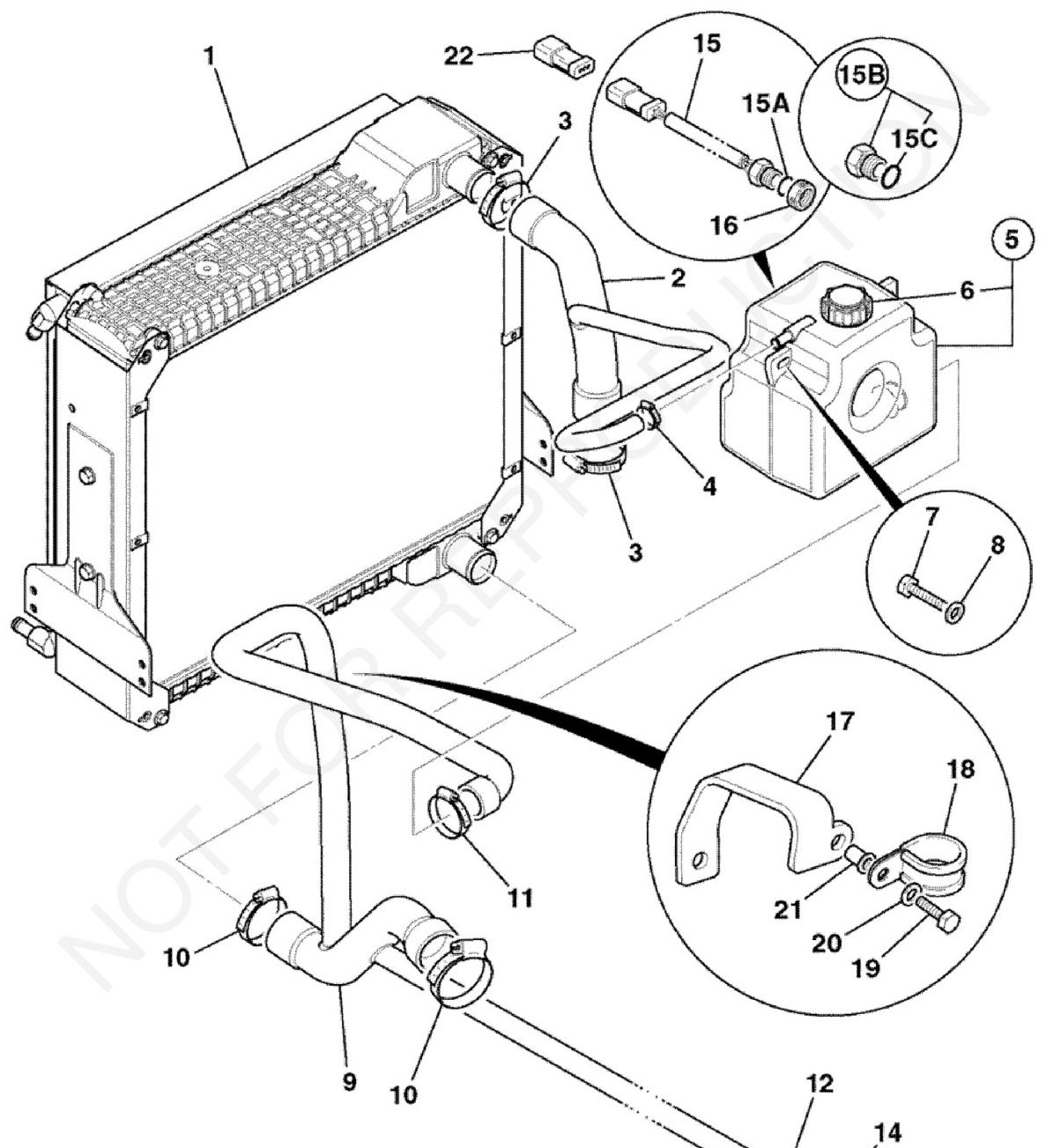

Радиатор, патрубки и расширительный бачок JCB 3CX 2WS, Tier 2 (каталог JCB, кадр V48-1-1). Нажмите, чтобы открыть в полном размере.
| Поз. | Номер JCB | Деталь | Кол-во |
|---|---|---|---|
| 1 | 128/14326 | Блок охлаждения (детали — кадр V47-1-1) | 1 |
| 2 | 834/10989 | Патрубок радиатора верхний | 1 |
| 3, 4 | 2201/0011, 2201/0005 | Хомуты червячные | 2 + 1 |
| 5 | 128/14754 | Расширительный бачок в сборе | 1 |
| 6 | 477/00223 | Крышка расширительного бачка | 1 |
| 7, 8 | 1315/0310Z, 1420/0007Z | Винт M8×40 и шайба | 2 + 2 |
| 9 | 834/10991 | Патрубок радиатора нижний | 1 |
| 10–12 | 2201/0012, 2201/0010, 2201/0006 | Хомуты | 2 + 1 + 1 |
| 15 | 701/80513 | Датчик уровня жидкости — снят с производства, вместо него заглушка 816/90702 и заглушка разъёма 715/20029 | 1 |
| 16 | 826/11304 | Вставка датчика уровня | 1 |
| 17 | 331/45681 | Кронштейн нижнего патрубка | 1 |
Датчик низкого уровня охлаждающей жидкости с машин с серийного номера 976832 не устанавливается (руководство, стр. K-19).
Кожух вентилятора и крепление радиатора

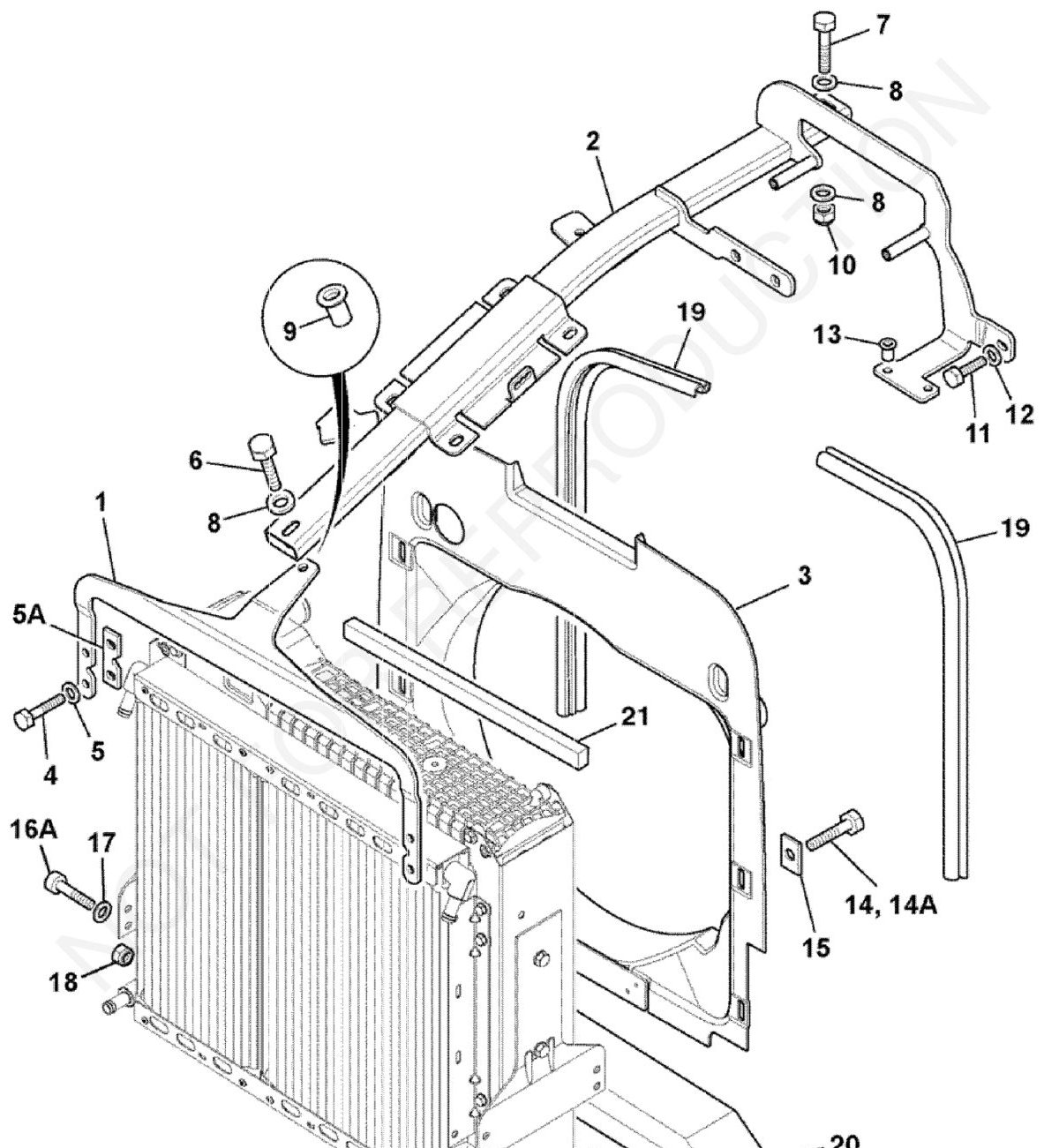

Крепление радиатора и кожух вентилятора JCB 3CX 2WS (каталог JCB, кадр V46-1-1). Нажмите, чтобы открыть в полном размере.
| Поз. | Номер JCB | Деталь | Кол-во |
|---|---|---|---|
| 1 | 331/44276 | Кронштейн центральной балки передний | 1 |
| 2 | 335/07834 | Центральная балка крепления | 1 |
| 3 | 346/00104 | Кожух вентилятора 20" | 1 |
| 19 | 926/51301 | Уплотнительная лента, L = 640 мм | 2 |
| 20 | 331/36060 | Уплотнитель от рециркуляции воздуха | 1 |
| 21 | 331/29783 | Уплотнитель кожуха вентилятора | 2 |
Остальные позиции кадра — крепёж: болты, шайбы, гайки и заклёпочные гайки.
Вентилятор с вискомуфтой

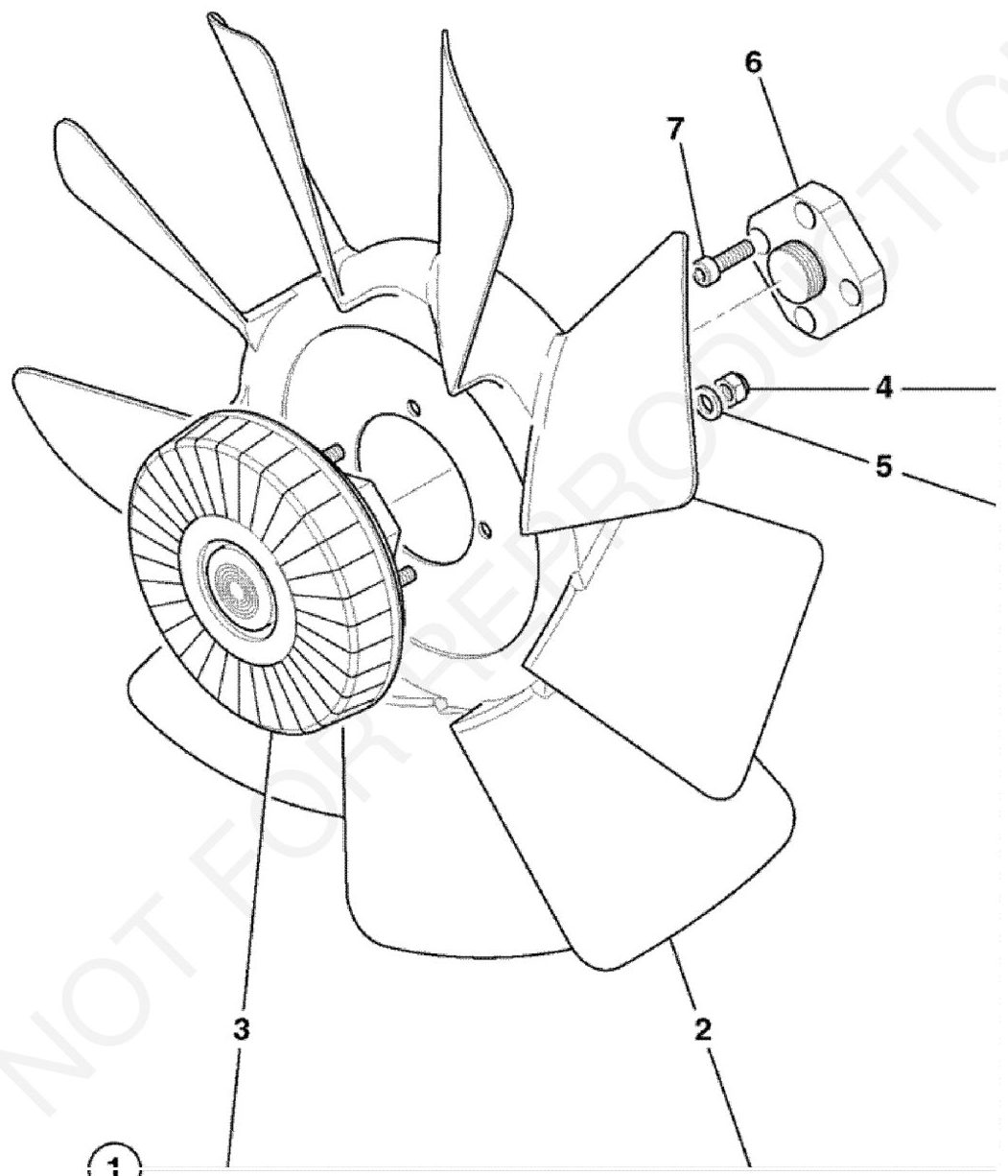

Вентилятор 20" с вискомуфтой, Tier 2, 2WS и AWS (каталог JCB, кадр V49-30-1). Нажмите, чтобы открыть в полном размере.
| Поз. | Номер JCB | Деталь | Кол-во |
|---|---|---|---|
| 2 | 30/926573 | Крыльчатка вентилятора 20" | 1 |
| 3 | 30/926572 | Вискомуфта | 1 |
| 4, 5 | 1370/0203Z, 1420/0007Z | Гайка и шайба | 4 + 4 |
| 6 | 30/926590 | Переходник привода вентилятора, 27 мм | 1 |
| 7 | — | Винт M8×25 | 4 |
Вискомуфта не ремонтируется: при неисправности меняют вентилятор в сборе. Снимают вентилятор специальными ключами без снятия радиатора; у муфты левая резьба (стр. K-14).
Охлаждающая жидкость и обслуживание
- Объём системы — 18,5 л (руководство, стр. 3-11).
- Антифриз — JCB High Performance Antifreeze and Inhibitor или другой на основе этиленгликоля по ASTM D6210, с ингибитором коррозии и без технологии OAT. Концентрация 50% защищает до −40 °C, 60% — до −56 °C; больше 60% не разводить (стр. 3-13). Воду используют чистую, умеренной жёсткости.
- Уровень проверяют ежедневно, качество антифриза — раз в год перед холодами, жидкость меняют каждые 2000 моточасов (раз в два года).
- При замене систему промывают чистой водой, заливают не быстрее 10 л/мин, чтобы не осталось воздуха, кран отопителя открывают на максимум и после прогрева проверяют уровень (стр. 3-48).
- Крышку бачка открывают только на холодном двигателе: система под давлением.
