Электрическая схема экскаватора-погрузчика JCB 3CX и 4CX в сервисном руководстве JCB (публикация 9803/3290-15, раздел C) приведена в двух вариантах: для машин выпуска до мая 2009 года со стрелочными приборами и для машин с мая 2009 года с цифровой приборной панелью. Схемы машин до 2009 года состоят из двух листов основной машины и отдельных схем коробок и опций, схема с 2009 года — из 15 листов. Ниже — основные листы, расшифровка позиций и как читать номера проводов.
Как определить, какая схема нужна
Главный признак — приборная панель: стрелочные приборы — схема до мая 2009 года (стр. C-16 – C-38), цифровая панель — схема с мая 2009 года (стр. C-39 – C-58). Машины 3C-14 (214e) и 3C описаны отдельно (стр. C-59 – C-65), машины с джойстиками — в разделе L. Серийный номер и год выпуска можно также определить по VIN — см. материал таблички, номера и моменты затяжки JCB.
Электрическая схема JCB 3CX до мая 2009 года

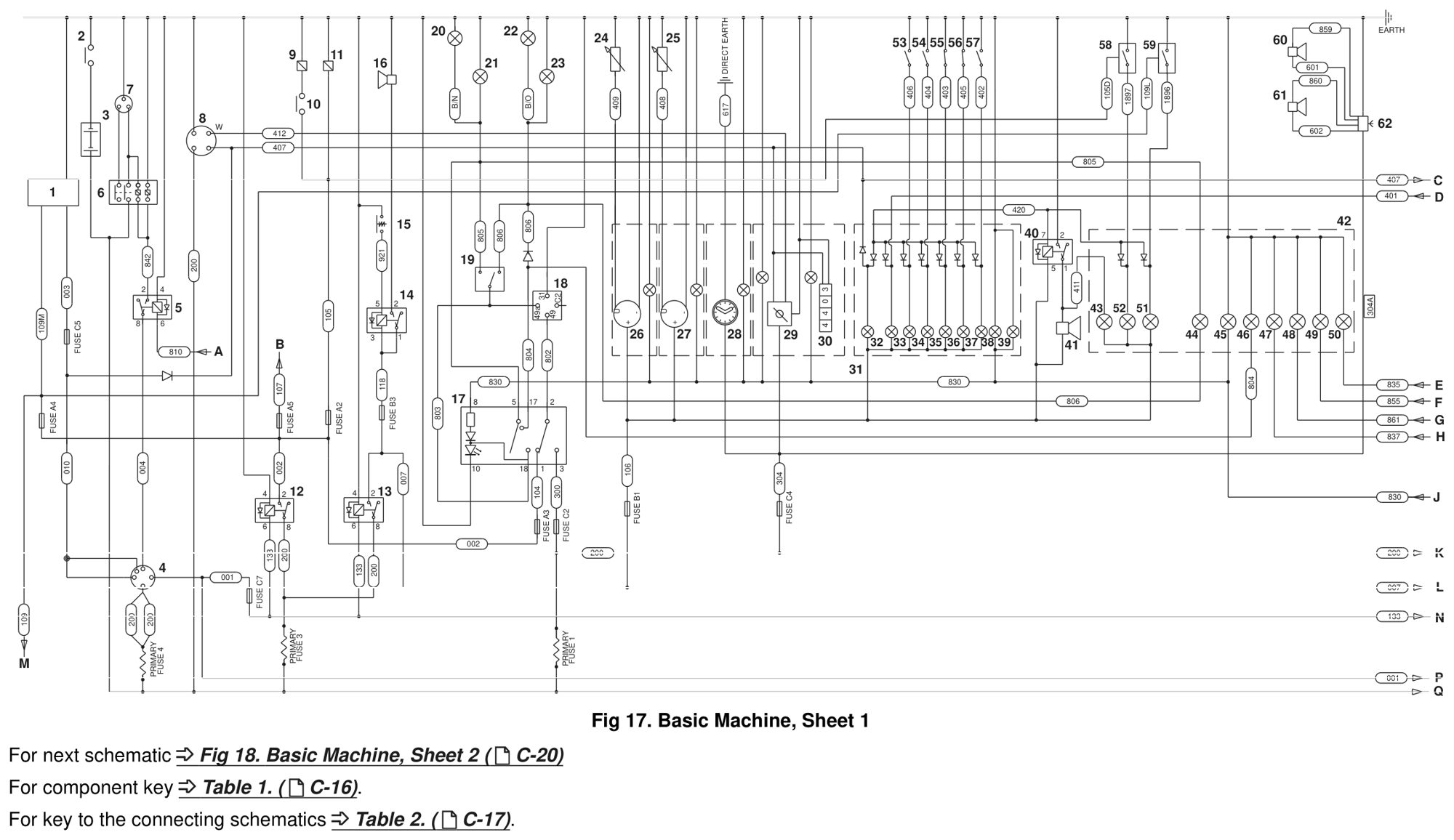

Электрическая схема JCB 3CX / 4CX до мая 2009 года, основная машина, лист 1 (руководство JCB, стр. C-18). Нажмите, чтобы открыть в полном размере.
Расшифровка позиций листа 1 (стр. C-16)
| Поз. | Узел | Поз. | Узел |
|---|---|---|---|
| 1 | блок управления подогревом (если есть) | 12, 13 | реле зажигания 1 и 2 |
| 2 | выключатель массы | 14–16 | реле, кнопка и задний звуковой сигнал |
| 3 | аккумулятор | 17–23 | аварийная сигнализация и указатели поворота |
| 4 | замок зажигания | 24, 25 | датчики температуры и уровня топлива |
| 5 | реле блокировки пуска | 26–30 | указатели температуры и топлива, часы, тахометр, счётчик моточасов |
| 6 | тяговое реле стартера | 32–38 | лампы зарядки, стояночного тормоза, температуры, давления масла, коробки, воздушного фильтра |
| 7 | стартер | 40, 41 | реле и зуммер сигнализации |
| 8 | генератор | 51, 52 | лампы уровня охлаждающей жидкости и воды в топливе |
| 9, 10 | электромагнит и выключатель холодного пуска | 53–59 | датчики температуры, давления, воздушного фильтра, воды в топливе, уровня жидкости |
| 11 | электромагнит останова двигателя |

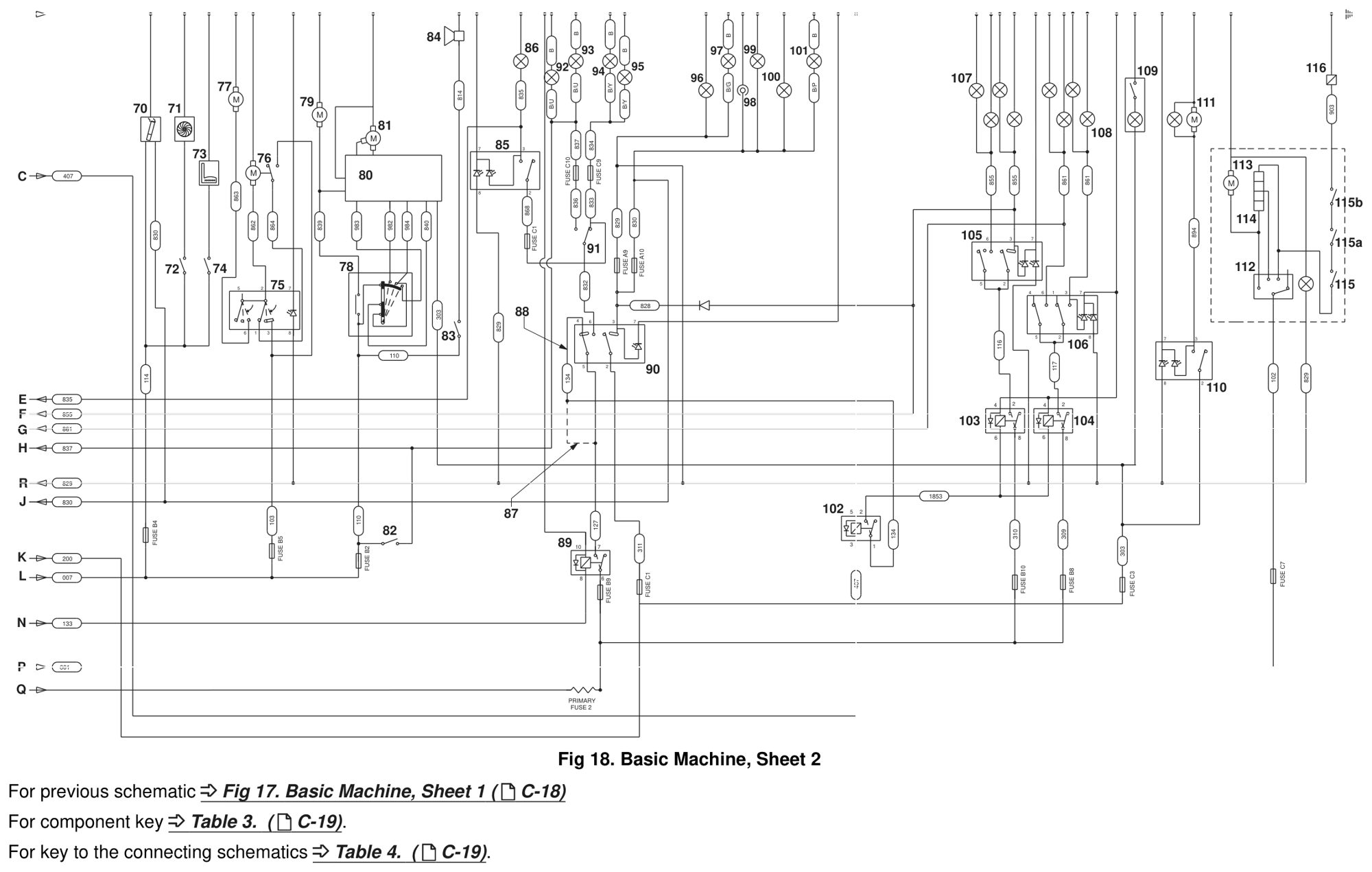

Электрическая схема JCB 3CX / 4CX до мая 2009 года, основная машина, лист 2 (руководство JCB, стр. C-20). Нажмите, чтобы открыть в полном размере.
На листе 2 — освещение, фары, рабочие фары, стеклоочистители и омыватели, звуковые сигналы, маяк, отопитель и кондиционер (позиции 70–116, расшифровка на стр. C-19). Буквы A–R на краях листов — точки перехода на другие листы и схемы: например, на схемы коробок Synchro Shuttle (стр. C-21), Powershift (C-22) и ShiftMaster (C-24), режимов рулевого (C-27, C-28) и торможения (C-29 – C-31), дополнительной гидравлики (C-32 – C-33), SRS, HSC и быстросъёмного устройства (C-36 – C-38).
Электрическая схема JCB 3CX с мая 2009 года
| Лист | Что на листе | Стр. |
|---|---|---|
| 1 | аккумулятор, выключатель массы, генератор, стартер, подогрев воздуха | C-40 |
| 2 | датчики и электромагниты двигателя, омыватели, сигнал, HSC, SRS, возврат ковша | C-41 |
| 3 | реле коробки и рулевого: тормоз, режимы 2/4WD и торможения, блок режимов рулевого, реле хода | C-42 |
| 4 | рабочие фары, фары, маяки | C-44 |
| 5 | гидромолот, челюстной ковш, гидрозажимы, задние фонари, HSC | C-45 |
| 6 | подрулевые переключатели, стеклоочиститель, электромагниты коробки | C-46 |
| 7 | замок зажигания, реле зажигания, работы двигателя, освещения и рабочих фар | C-48 |
| 8 | SRS, реле сигнализации, сигнализация перегрузки стрелы | C-49 |
| 9 | реле сигнала и стояночного тормоза, кнопка отключения трансмиссии | C-50 |
| 10–12 | отопитель, задний стеклоочиститель, быстросъёмное устройство, приборная панель, блоки предохранителей, датчики опор | C-52 – C-54 |
| 13–15 | подогрев сиденья, электромагниты гидромолота и челюсти, быстросъёмное устройство экскаватора, точки массы | C-56 – C-58 |

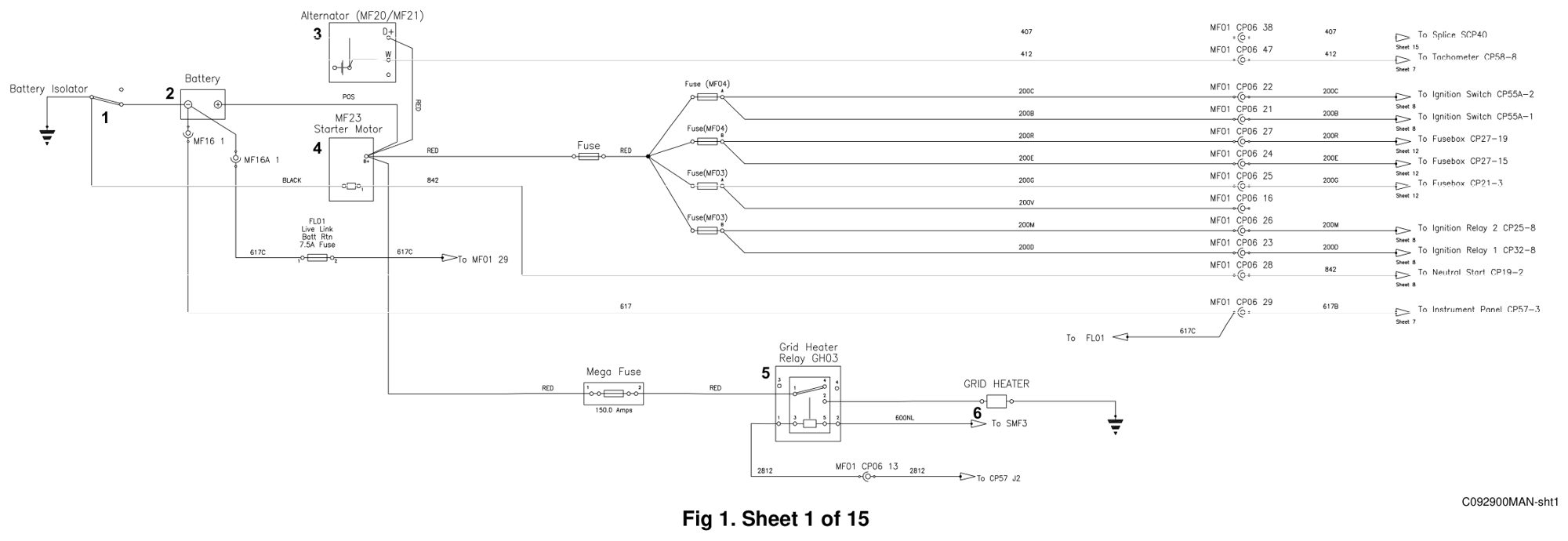

Электросхема JCB 3CX / 4CX с мая 2009 года, лист 1: питание и пуск (руководство JCB, стр. C-40). Нажмите, чтобы открыть в полном размере.

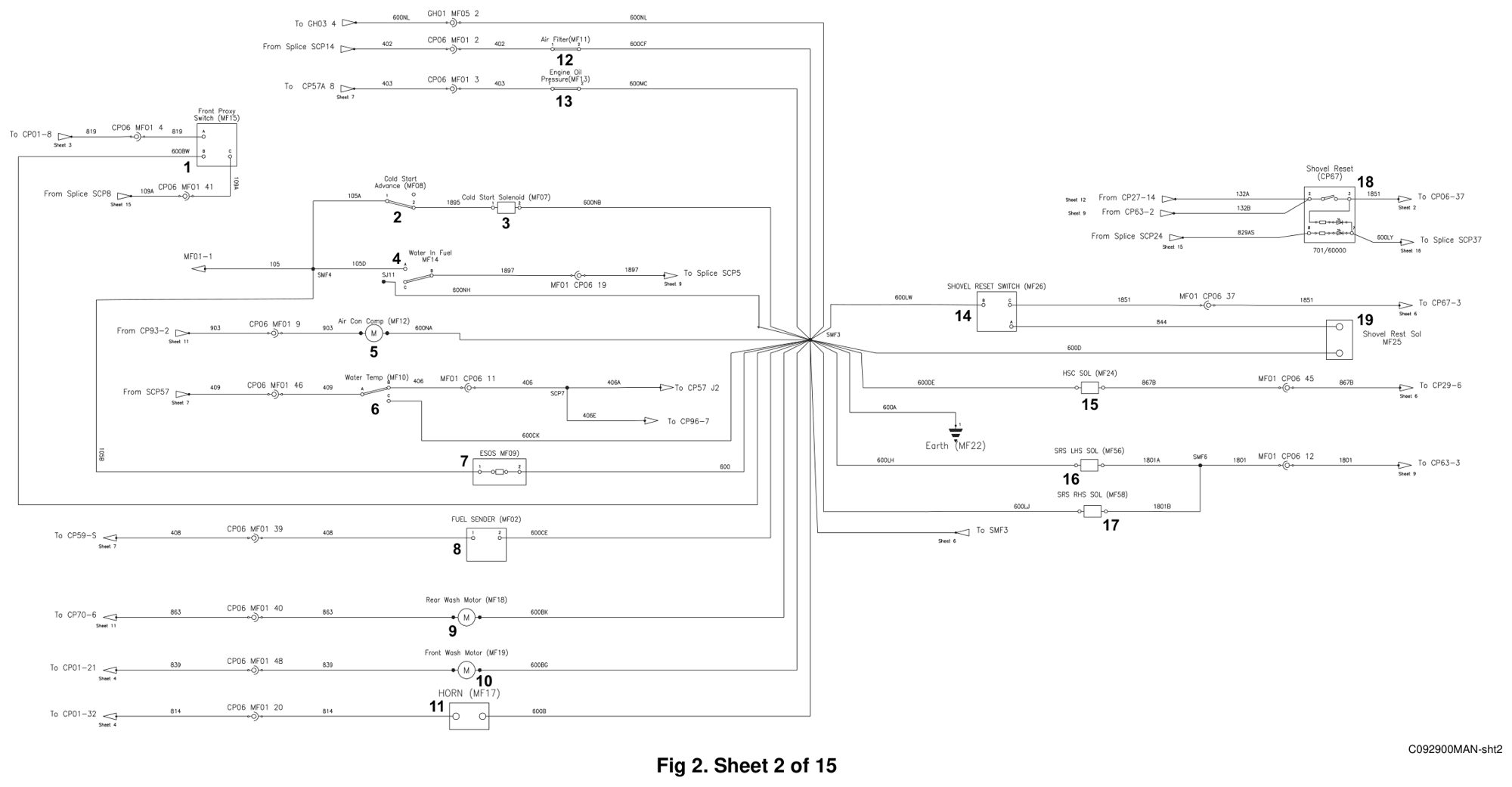

Электросхема JCB 3CX / 4CX с мая 2009 года, лист 2: датчики и электромагниты (руководство JCB, стр. C-41). Нажмите, чтобы открыть в полном размере.
Электросхема JCB 3CX / 4CX с мая 2009 года, лист 3: реле коробки и рулевого (руководство JCB, стр. C-42). Нажмите, чтобы открыть в полном размере.

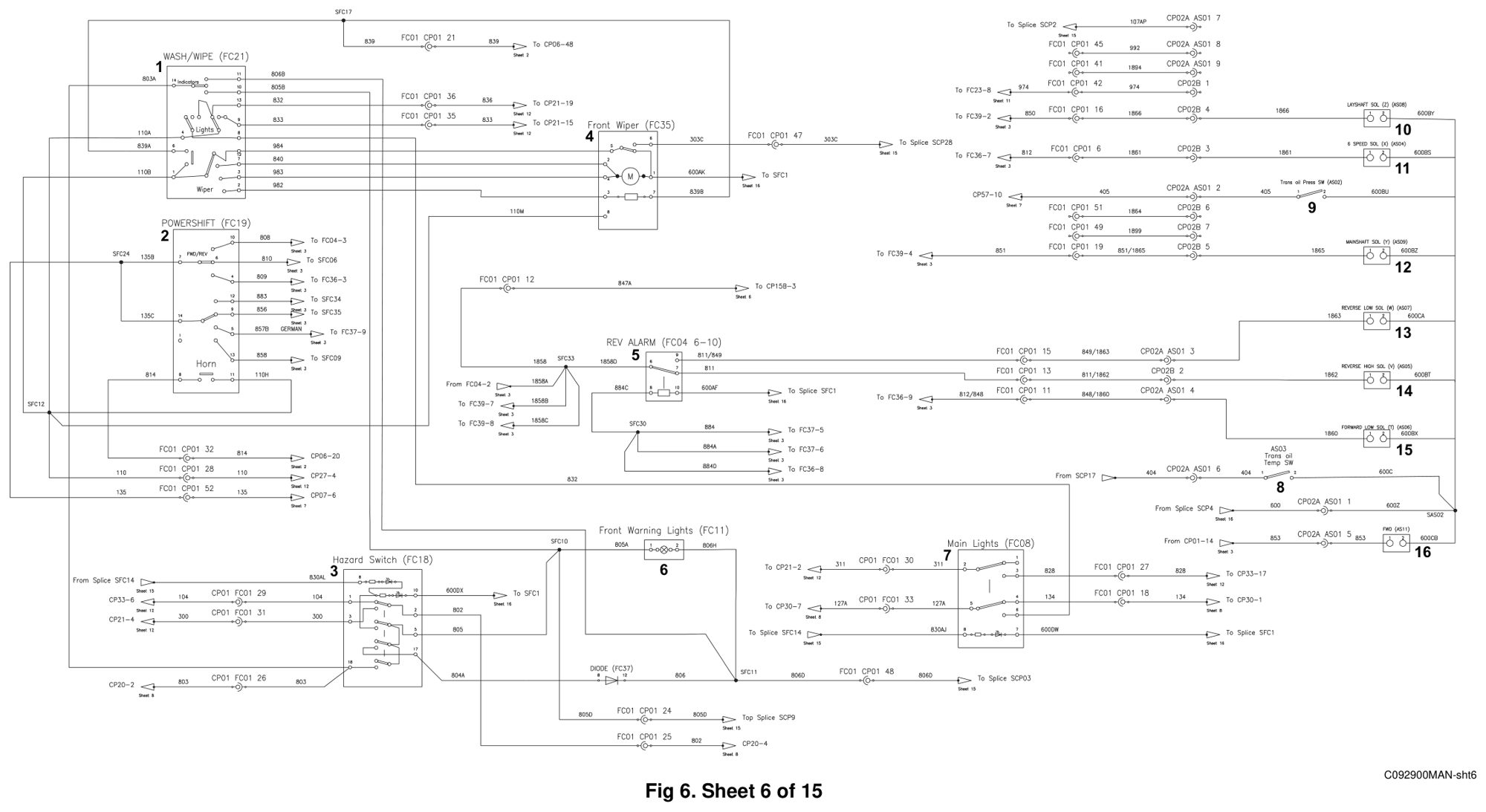

Электросхема JCB 3CX / 4CX с мая 2009 года, лист 6: подрулевые переключатели и электромагниты коробки (руководство JCB, стр. C-46). Нажмите, чтобы открыть в полном размере.
Электросхема JCB 3CX / 4CX с мая 2009 года, лист 7: замок и реле зажигания (руководство JCB, стр. C-48). Нажмите, чтобы открыть в полном размере.
Остальные листы — в PDF раздела. Расшифровка позиций каждого листа стоит на странице перед ним (стр. C-39, C-43, C-47, C-51, C-55, C-59).
Как читать номера проводов
Номер провода на схеме и на самом проводе указывает его назначение (стр. C-79): 000–099 — питание от зажигания без предохранителя, 100–199 — от зажигания через предохранитель, 200–299 — от аккумулятора без предохранителя, 300–399 — от аккумулятора через предохранитель, 400–599 — приборы и сигнальные провода, 600–799 — масса, 800–999 — коммутируемое питание нагрузок. Номер сохраняется после разъёма, а провода одного соединения получают индексы A, B и т. д. Таблица предохранителей и назначение реле — в материале электрика JCB 3CX / 4CX.
