Деталировка заднего моста JCB 3CX — это схемы и перечни деталей моста PD70 из каталога запчастей JCB: мост в сборе, рукав с колёсным (бортовым) редуктором и тормозными дисками, главная передача с тормозными поршнями, дифференциал и выносной сапун. Пример ниже — мост 450/44530 с передаточным числом 15,78:1 и самоблокирующимся дифференциалом для машин 3CX-T с управляемыми передними колёсами (каталог 9812/0010, серийные номера 00960000–00989999, 01297000–01297999, 01327000–01349999, 01616000–01621599, 01705500–01709999). Номера деталей со ссылками ведут на карточки товаров в каталоге магазина.
Варианты заднего моста
В каталоге приведены десятки исполнений задних мостов PD70 и PD80 (кадры F2-1-2 – F2-1-32) с передаточными числами 13,7; 13,708; 15,78 и 18,16, разными рукавами (F2-2), главными передачами (F2-3) и дифференциалами (F2-4). Передаточное число моста должно соответствовать коробке передач, поэтому деталь подбирают по номеру моста с его таблички, а при замене шестерён сверяют номер на шестерне и число зубьев (руководство, раздел F). Устройство мостов и их характеристики — в материале трансмиссия JCB 3CX / 4CX.
Задний мост PD70 в сборе

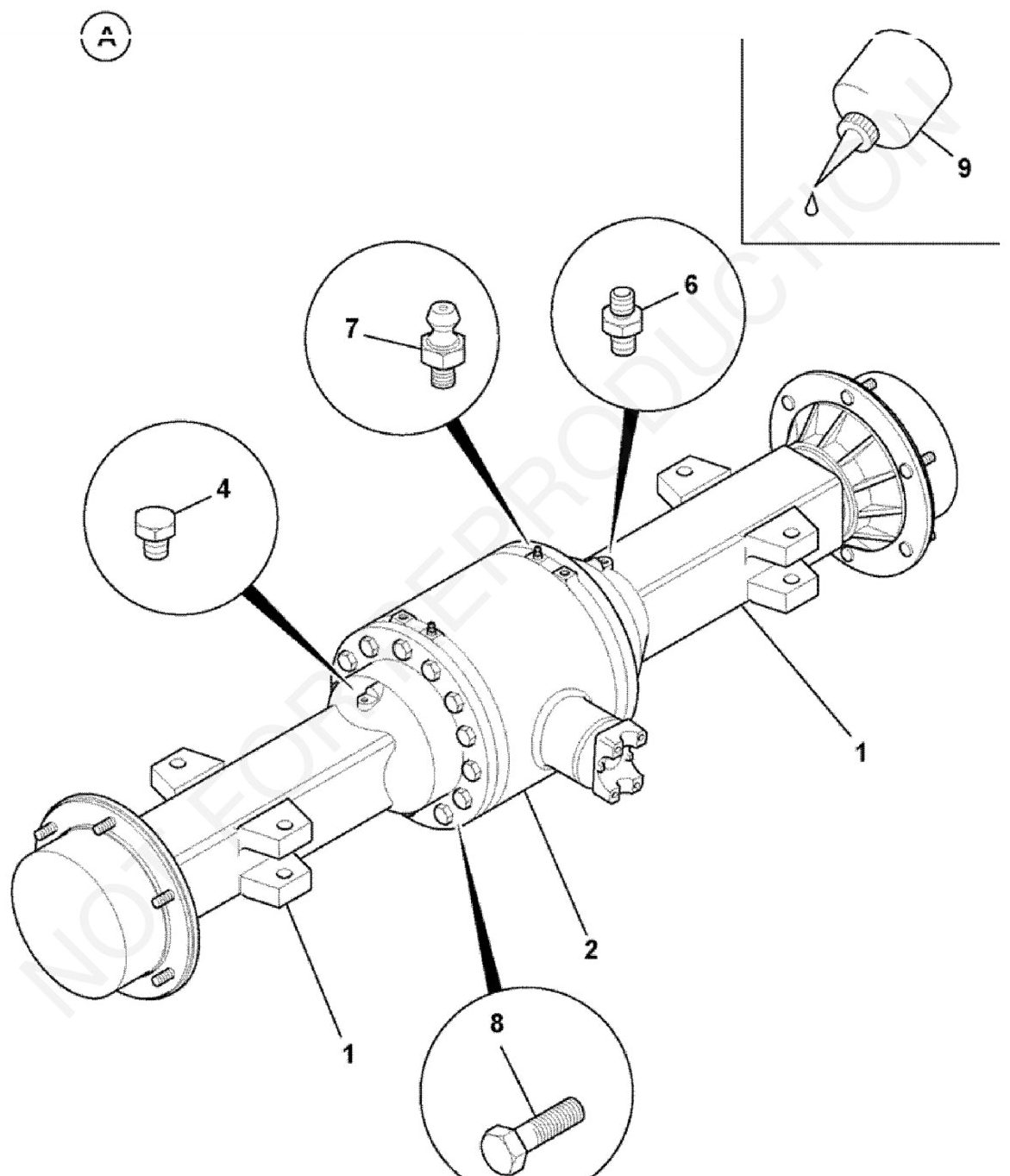

Задний мост JCB 3CX PD70 450/44530, 15,78:1 (каталог JCB, кадр F2-1-2). Нажмите, чтобы открыть в полном размере.
| Поз. | Номер JCB | Деталь | Кол-во |
|---|---|---|---|
| A | 450/44530 | Мост в сборе, 15,78:1, самоблокирующийся дифференциал | 1 |
| 1 | 458/10978 | Рукав моста с колёсным редуктором (деталировка ниже) | 2 |
| 2 | 458/11086 / 458/11217 | Главная передача 2,923:1 (до и после изменения N44530/3, /4; ранее 458/10941) | 1 |
| 4 | 450/13302 | Пробка-сапун | 1 |
| 6 | 458/20611 | Переходник | 1 |
| 7 | 816/60040 | Пресс-маслёнка | 2 |
| 8 | 1321/3716 | Болт M16×70 | 28 |
| 9 | 4102/1212 | Герметик JCB Multi-Gasket | — |
Рукав моста, колёсный редуктор и тормозные диски

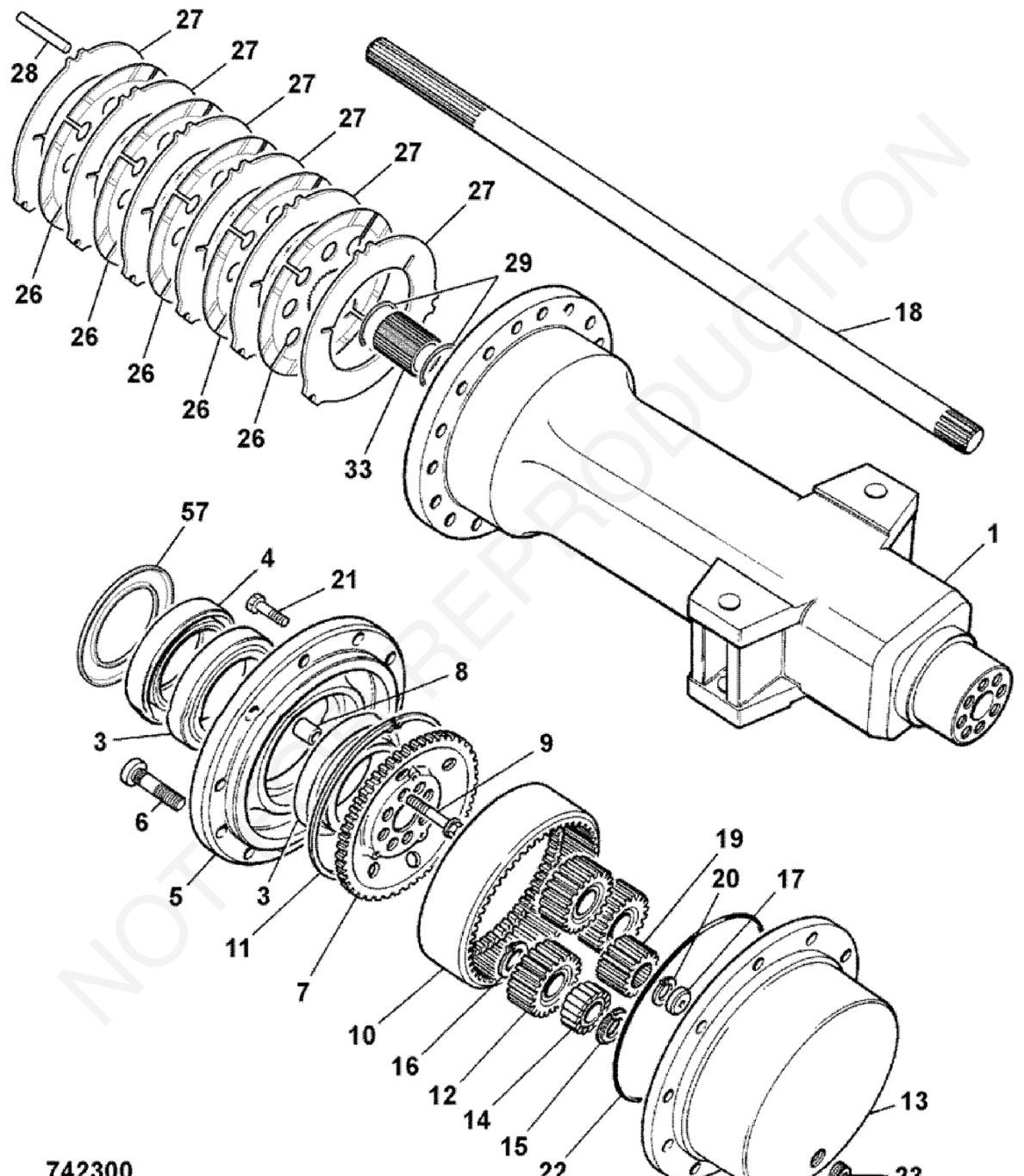

Рукав моста и колёсный редуктор 458/10978 (каталог JCB, кадр F2-2-1). Нажмите, чтобы открыть в полном размере.
| Поз. | Номер JCB | Деталь | Кол-во |
|---|---|---|---|
| 1 | 458/20618 | Корпус рукава моста | 1 |
| 3 | 907/20043 | Подшипник роликовый конический | 2 |
| 4 | 904/50033 | Сальник кассетный | 1 |
| 5 | 458/20446 | Ступица колеса на 5 шпилек | 1 |
| 6 | 826/00923 | Шпилька колеса | 5 |
| 7 | 450/12702 | Держатель коронной шестерни | 1 |
| 8 | 450/12703 | Втулка-штифт | 8 |
| 9 | 826/01060 | Болт M14×70 | 8 |
| 10 | 450/10205 | Коронная шестерня | 1 |
| 11 | 821/00210 | Стопорное кольцо внутреннее | 1 |
| 12 | 450/10206 | Сателлит | 3 |
| 13 | 450/10216 | Водило планетарной передачи на 5 шпилек | 1 |
| 14 | 907/50200 | Подшипник роликовый двухрядный | 3 |
| 15 | 821/00209 | Стопорное кольцо | 6 |
| 16 | 2203/0054 | Стопорное кольцо | 3 |
| 17 | 450/10208 | Упорная шайба полуоси | 1 |
| 18 | 914/M3544 | Полуось (заменяется двумя деталями 914/M3544) | 1 |
| 19 | 450/12403 | Солнечная шестерня | 1 |
| 20 | 821/00494 | Стопорное кольцо наружное | 1 |
| 21 | 1321/0407Z | Болт M10×25 | 2 |
| 22 | 828/00196 | Уплотнительное кольцо | 1 |
| 23 | 826/00425 | Пробка коническая 3/4"-14PTF | 1 |
| 26 | 458/20353 | Диск тормозной фрикционный | 5 |
| 27 | 458/20285 | Диск тормозной стальной | 6 |
| 28 | 450/10213 | Палец реактивный | 3 |
| 29 | 2203/0071 | Стопорное кольцо наружное | 2 |
| 33 | 450/10215 | Держатель тормозных дисков | 1 |
| 57 | 458/20403 | Крышка сальника ступицы | 1 |
В каждом тормозном пакете 5 фрикционных и 6 стальных дисков. Изношенные или деформированные диски руководство требует менять с обеих сторон моста (раздел G). Полуось (поз. 18) в каталоге заменена: заказывают две детали 914/M3544.
Главная передача и тормозные поршни
Главная передача заднего моста 458/10941 (каталог JCB, кадр F2-3-2). Нажмите, чтобы открыть в полном размере.
| Поз. | Номер JCB | Деталь | Кол-во |
|---|---|---|---|
| 1 | 450/17101 | Корпус главной передачи | 1 |
| 2 | 907/09000 | Подшипник роликовый | 1 |
| 3 | 921/01900 | Комплект регулировочных шайб | 1 |
| 4 | 921/53400 | Комплект распорных втулок 12,625–13,950 мм | 1 |
| 5 | 907/08300 | Подшипник роликовый конический | 1 |
| 6 | 904/50023 | Сальник хвостовика трёхкромочный, вал 55 мм | 1 |
| 7 | 454/13100 | Фланец | 1 |
| 8 | 826/01483 | Гайка M24 с шайбой | 1 |
| 10 | 826/01080 | Болт | 12 |
| 11 | 458/70037 | Главная пара 13/38 | 1 |
| 12 | 907/50100 | Подшипник роликовый конический | 2 |
| 13 | 450/10403 | Регулировочная гайка дифференциала | 2 |
| 14 | 826/00818 | Штифт пружинный | 2 |
| 15 | 450/26310 | Дифференциал самоблокирующийся в сборе | 1 |
| 16 | 458/20365 | Корпус тормозного поршня | 2 |
| 17 | 1392/3407 | Винт M10×25 | 8 |
| 21 | 826/00919 | Штифт | 4 |
| 22 | 816/80012 | Пробка сливная магнитная 3/4" BSP | 1 |
| 23 | 1406/0021 | Шайба уплотнительная | 2 |
| 24 | 458/20371 | Поршень тормоза, диаметр 139,4 мм | 2 |
| 25 | 813/50012 | Уплотнение тормозного поршня | 2 |
| 26 | 813/50026 | Уплотнение тормозного поршня квадратного сечения | 2 |
| 27 | 816/80037 | Пробка заливная | 1 |
| 28 | 814/00365 | Пружина | 6 |
| 29 | 450/18204 | Палец отвода тормоза | 6 |
| 30 | 448/16905 | Втулка | 6 |
| 31 | 2203/1020 | Стопорное кольцо | 6 |
На кадре показана главная передача 458/10941 — в мосте 450/44530 она заменена на 458/11086 и 458/11217, поэтому номера деталей для конкретного моста сверяют по его кадру в каталоге. Уплотнения тормозных поршней (поз. 25, 26) проверяют на утечку по методике руководства (стр. G-43) — подробнее в статье греется задний мост JCB 3CX.
Дифференциал

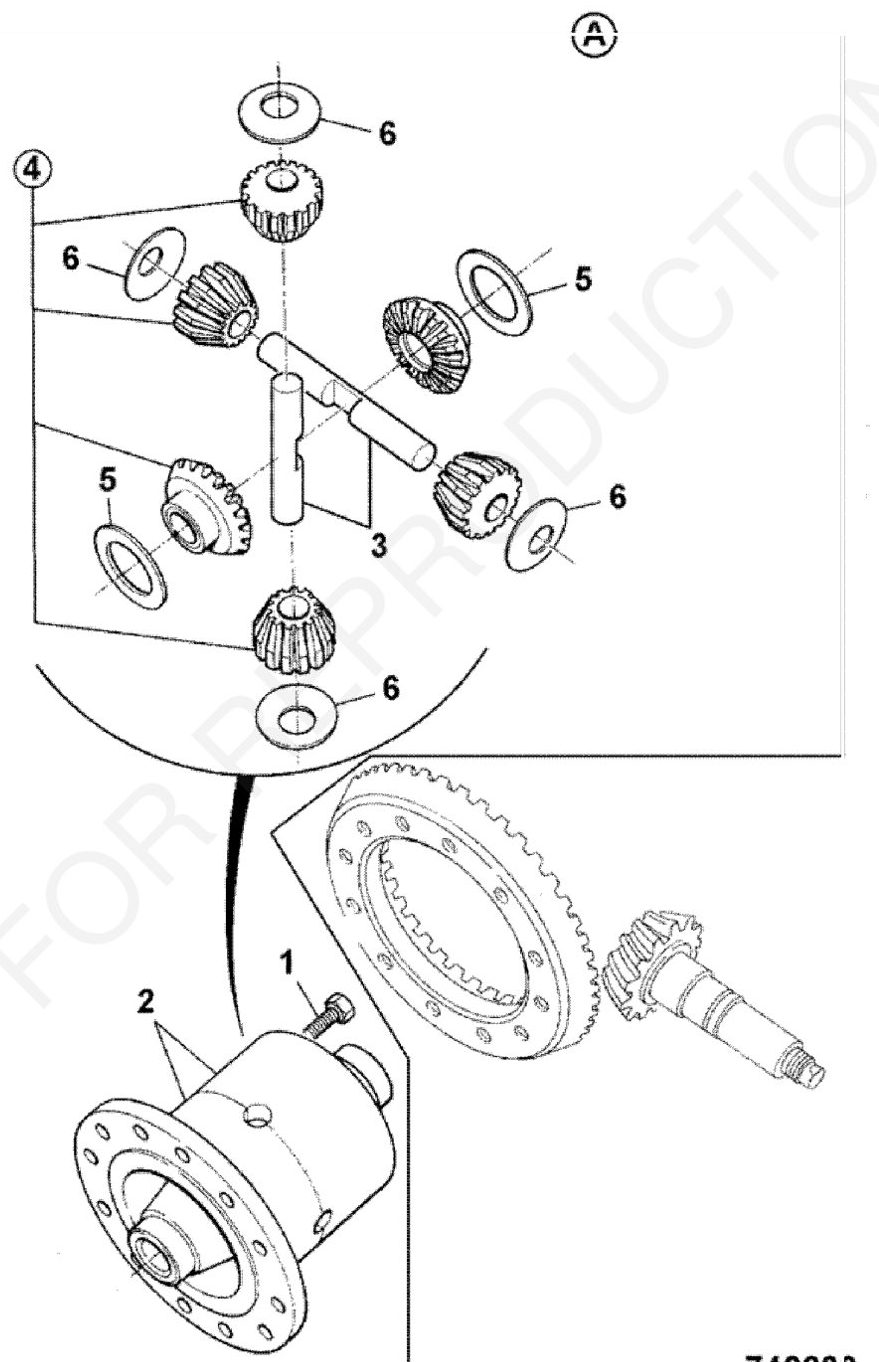

Дифференциал заднего моста 450/10900 (каталог JCB, кадр F2-4-1). Нажмите, чтобы открыть в полном размере.
| Поз. | Номер JCB | Деталь | Кол-во |
|---|---|---|---|
| 1 | 1315/3418 | Болт | 8 |
| 2 | 450/10800 | Корпус дифференциала | 1 |
| 3 | 450/10903 | Палец (ось сателлитов), 163 мм | 2 |
| 4 | 450/16900 | Комплект шестерён дифференциала | 1 |
| 5 | 808/00209 | Упорная шайба полуосевой шестерни | 2 |
| 6 | 808/00210 | Упорная шайба сателлита | 4 |
Выносной сапун моста
Выносной сапун заднего моста (каталог JCB, кадр F2-7-1). Нажмите, чтобы открыть в полном размере.
| Поз. | Номер JCB | Деталь | Кол-во |
|---|---|---|---|
| 1 | 32/925678 | Сапун со шлангом 330 мм | 1 |
| 2 | 648/03528 | Деталь 2 (ранее 648/21309) | 1 |
| 3 | 458/20611 | Переходник | 1 |
| 4 | 821/00520 | Хомут | 2 |
| 5 | 821/10220 | Хомут P, d = 25 мм | 1 |
| 6 | 1315/3418Z | Болт M10×80 | 1 |
| 7 | 123/06256 | Проставка стальная 5 мм | 1 |
Забитый сапун приводит к росту давления в мосту, течи сальников и проблемам с тормозами (руководство, стр. G-45).
Детали моста подбирают в разделе задний мост, тормозные диски и поршни — в разделах тормозные диски и тормозные поршни, подшипники — в разделе подшипники, сальники — в разделе уплотнения и сальники. Для подбора назовите менеджеру номер моста с таблички и серийный номер машины.
