Деталировка КПП JCB 3CX Syncro Shuttle: схемы и номера деталей

Деталировка коробки передач JCB 3CX Syncro Shuttle — это схемы и перечни деталей механической коробки с реверсом из подраздела F05 каталога запчастей JCB 9812/0010: коробка в сборе, гидротрансформатор и опоры, картеры с фильтрами и клапанами, насос, валы с шестернями и синхронизаторами, муфты реверса и полного привода, рычаг переключения. Каталог относится к машинам 3CX-T с двигателями 92 и 100 л.с., серийные номера 00960000–00989999, 01297000–01297999, 01327000–01349999, 01616000–01621599, 01705500–01709999. Основной пример ниже — коробка 441/00670 (4WD, понижающие шестерни 23/34). Номера деталей со ссылками ведут на карточки товаров в каталоге магазина.

Варианты коробки передач

В подразделе F05 приведены четыре сборки Syncro Shuttle: 441/00670 — 4WD, понижающие шестерни 23/34 (кадры F5-1); 441/00740 — 2WD (кадры F5-2); 441/00680 — 4WD, шестерни 22/34 (кадры F5-4); 441/00690 — 4WD, шестерни 22/35, собранная на базе группы общих деталей 441/00230 (кадры F5-9). Полноприводные исполнения отличаются муфтой 4WD 459/10119 с крышкой и выходным фланцем, у 2WD их нет; муфта реверса 459/10097 одна для всех вариантов. Внутри одной сборки детали меняются по номерам изменений: у 441/00670 это G/00670/1, G/00670/2 и G/00670/6 — по ним различаются картеры, электромагнитные клапаны и регулировочные детали валов. Поэтому деталь подбирают по номеру коробки и номеру изменения. Устройство и проверки коробки описаны в материале трансмиссия JCB 3CX / 4CX.

Коробка передач 441/00670 в сборе

Коробка передач JCB 3CX Syncro Shuttle 441/00670, 4WD (каталог JCB, кадр F5-1-1). Нажмите, чтобы открыть в полном размере.

Корпус коробки состоит из переднего и заднего картеров; задний картер в каталоге обозначен как SS700 4WD. Понижающая пара — ведущая шестерня на 23 зуба и ведомая на 34 зуба — передаёт момент на выходной вал, а муфта 4WD (поз. 9) под крышкой 459/30451 подключает привод переднего моста. Под фланцем-вилкой 459/70133 стоит трёхкромочная манжета 904/20172; та же манжета установлена под фланцем 459/70317 (кадр F5-1-21).

Гидротрансформатор и крепление коробки

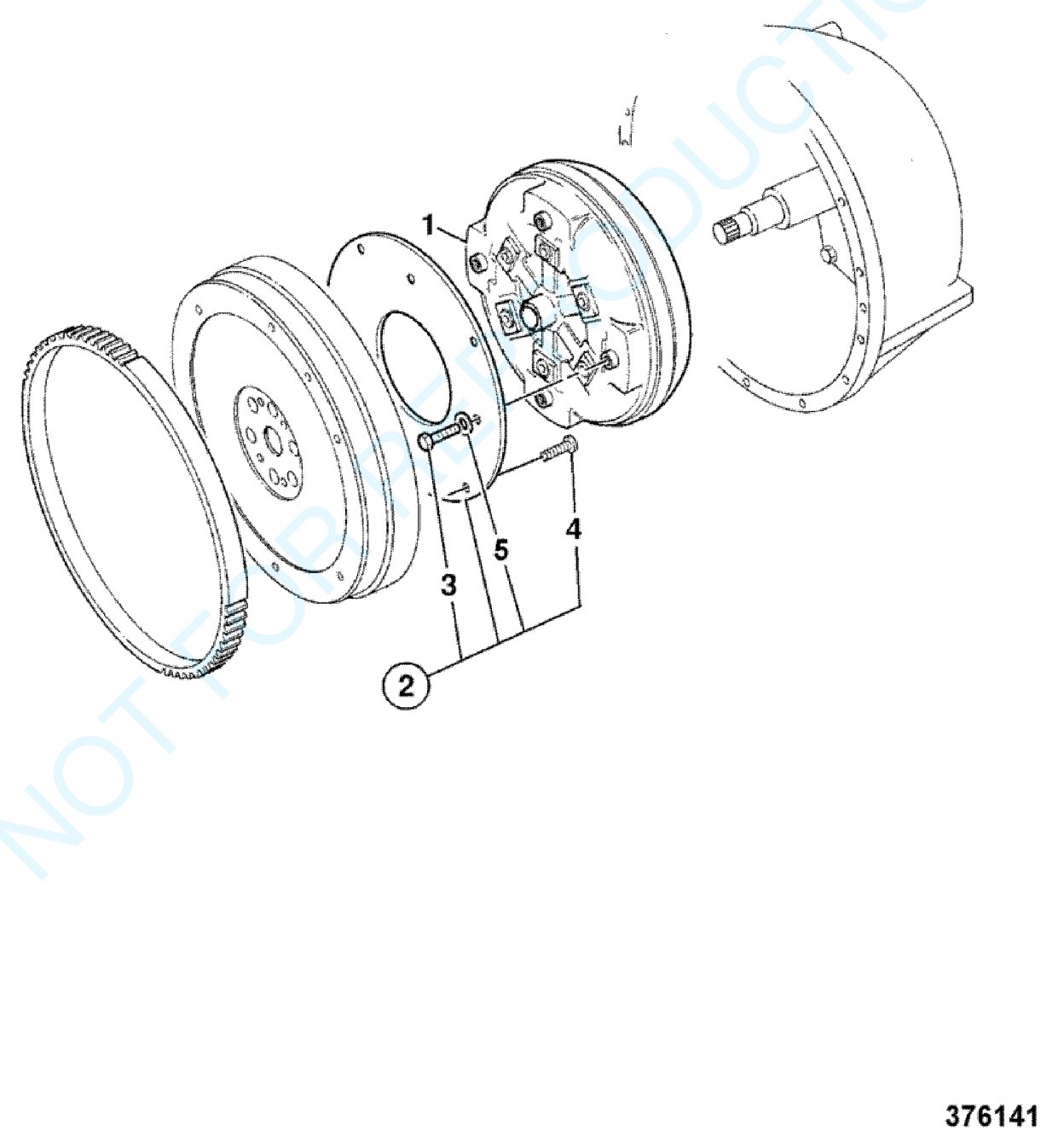

Гидротрансформатор W300, коэффициент 2,52, для двигателей 92 л.с. (каталог JCB, кадр F5-0-50). Нажмите, чтобы открыть в полном размере.

Гидротрансформатор передаёт момент от двигателя на входной вал коробки и крепится к маховику через ведущую пластину. В каталоге указаны два исполнения пластины: 04/600136 (A) заменена, вместо неё идёт 04/600864 (B), а к исполнениям относятся болты разной длины — M8 x 20 и M8 x 30. Коробка крепится к двигателю двенадцатью болтами 1315/0409Z (кадр F5-0-5), а кронштейн крепления коробки с упругими опорами показан на кадре F5-0-1:

Заливная трубка с щупом показана на кадре F5-0-30: трубка 332/06553 (до изменения M1617448) или 332/F4981 (после M1617449), щуп 331/46204. Порядок проверки уровня масла в коробке — в статье как проверить уровень масла JCB 3CX.

Картеры, фильтр, клапаны и насос

Наружные детали коробки 441/00670: картеры, фильтр, блок клапанов (каталог JCB, кадр F5-1-11). Нажмите, чтобы открыть в полном размере.

Масло очищается в два этапа: сетчатым фильтром на всасывании 32/902200 и сменным элементом 581/18076. На картер устанавливается блок клапанов 459/10144 (SS700 Low Ratio) с электромагнитным клапаном 25/220998 и катушкой 12 В — клапаны направляют масло к гидравлическим муфтам. Клапан поз. 41 менялся дважды: 25/220992 до изменения G/00670/1, 25/220804 с прижимной пластиной 459/M2855 после G/00670/2 и картриджный клапан 25/222913 после G/00670/6. Датчик давления масла (поз. 35) в комплект коробки не входит; в кадрах коробок 441/00740 и 441/00690 номер 701/80626 уже указан как заменённый на 701/M7305. Для проверки давления предусмотрен штуцер 45/905000.

Насос коробки передач и вал его привода (каталог JCB, кадр F5-70-1). Нажмите, чтобы открыть в полном размере.

Насос 20/925552 подаёт масло в гидросистему коробки и приводится валом 459/50431 (в каталоге — вал привода насоса коробки SS700). Насос уплотняется манжетой 904/20226 и задним уплотнением 813/50041 и крепится четырьмя болтами M8 x 45 с медными шайбами.

Валы, шестерни и синхронизаторы

Внутренние детали коробки 441/00670: валы, шестерни, синхронизаторы (каталог JCB, кадр F5-1-21). Нажмите, чтобы открыть в полном размере.

На главном валу стоят шестерня 3-й передачи 459/50206 и синхронизатор 445/03300 с муфтой 3-й и 4-й передач, на промежуточном валу Low Ratio — шестерни 1-й (44 зуба) и 2-й (40 зубьев) передач с синхронизатором 459/50520. До изменения G/00670/1 на главном и промежуточном валах стояли установочные гайки 459/70275 и 459/70274, после G/00670/2 вместо них идут комплекты калиброванных проставок 459/70378 и 459/70379. Комплект проставок 921/53400 (поз. 6) охватывает толщины от 12,625 до 13,950. В коробке 441/00690 вместо шестерни 3-й передачи 459/50206 указана 459/50534 (33 зуба).

Муфта реверса и муфта полного привода

Муфта реверса JCB 3CX 459/10097 (каталог JCB, кадр F5-1-31). Нажмите, чтобы открыть в полном размере.

Муфта реверса — узел, которым переключается направление движения вперёд и назад без выключения передачи. Она состоит из двух пакетов на общем корпусе 459/50503: с шестернёй на 31 зуб и с шестернёй на 22 зуба. На весь узел каталог даёт 10 фрикционных дисков 331/16520, 10 стальных 331/16516, 2 нажимных диска 6,0 мм и 2 поршня 459/10096; регулировочные пластины 1,2 мм подбираются по месту. В узле также 4 уплотнительных кольца 904/50024 и игольчатые подшипники 917/10006 и 917/50600.

Муфта включения полного привода 459/10119 (каталог JCB, кадр F5-1-41). Нажмите, чтобы открыть в полном размере.
